Как установить бортовой компьютер на гранту

Универсальная альтернатива

На автомобиль Лада ВАЗ 2190 можно ставить и другие модели устройств. Хорошей альтернативой в этом плане станет маршрутизатор Multitronics. Различные типы исполнения корпуса устройства позволяют устанавливать его в любом удобном для водителя месте. Однако при креплении в приборную панель гранты могут возникнуть сложности с протягиванием проводки к диагностической колодке. Потребуется демонтаж панели и сверление отверстий, а это может привести к потере гарантии на машину. В том случае если устройство не сможет определить заданные установки, то потребуется его перепрошивка, а это уже можно отнести к недостаткам модели.

У Мультитроникса очень удобный пользовательский интерфейс и простые настройки, а также чёткость и быстрота в работе. Естественно, что, под присмотром такого «помощника» автомобиль постоянно будет находиться под неусыпным контролем. Цена его будет выше, чем у более приспособленного к Гранте бортовика ШТАТ.

Так как выпуск Лады ВАЗ 2190 в продажу начался в конце 2011 г., то сначала приобрести какие-то электронные комплектующие на эту машину было довольно затруднительно. Это обстоятельство немного замедлило рост популярности этого автомобиля. Однако на сегодняшний день купить маршрутизатор на ВАЗ 2190 можно у практически любого поставщика автотоваров.

Модели Лады Гранта в комплектации «Норма» и «Люкс» оснащены бортовым компьютером с большим дисплеем и хорошей информативностью. Компьютер собирает, обрабатывает и выводит на дисплей полезную для водителя информацию, среди которой – расход бензина в топливном баке с точностью до одного литра, основную статистику движения неполадки работы основных систем жизнедеятельности автомобиля, показатели температуры воздуха в салоне и за бортом.

Бортовой компьютер – незаменимая вещь, он дает информацию о том, сколько горючего расходуется при том или ином темпе езды, какова оптимальная скорость старта и езды до полного прогревания мотора. Бортовой компьютер Лады Гранта «Люкс» показывает температуру двигателя, что позволяет не допустить его перегревания.

В Ладе Гранта установлен бортовой компьютер семейства Лада, модели Штат Х1 М, который работает в системе Е-газ. В его структуре выделяется маршрутный компьютер, который имеет выходы на дисплей передней панели. Маршрутный компьютер отражает такую информацию, как остаток топлива в баке, прогноз пробега до того, как закончится топливо в баке, счетчик топлива, пройденный путь в км, время поездки. Водитель может оценить средний расход топлива ездового маршрута и его среднюю скорость.

В структуре бортового компьютера Лады Гранта входит диагностический тестер. Он отражает информацию о диагностических кодах системы, параметрах управления двигателем и его температуре. С помощью тестера можно узнать напряжение бортовой электрической сети, положение дроссельной заслонки. Диагностический тестер оснащен такими важными приборами, как цифровой спидометр и тахометр, а также плазмер.

Бортовой компьютер поддерживает работу сигнализирующих датчиков, которые предупреждают об опасном перегреве мотора, аварии в электросетях автомобиля, превышении допустимого порога скорости.

Лампочки супервизора на бортовом компьютере указывают, если водитель забыл выключить габаритные огни, если вовремя не выключен показатель поворота, если началось самопроизвольное движение или откат автомобиля. Супервизор считает время стоянки автомобиля и имеет энергонезависимую память.

В состав комплектации бортового компьютера Лады Гранта входят жгут для подключения БК и инструкция по эксплуатации. На Ладе Гранта установлен модельный бортовой компьютер, который работает с протоколами только этого автомобиля и имеет конструктивные ограничения.

Большинство водителей России мечтают управлять иномаркой. Однако стоимость автомобилей западного .

Одной из главных особенностей Лады Гранта и ее отличием от других автомобилей концерна «АвтоВАЗ» является просторный и современный салон. Изменился .

На базе автомобиля Лада Гранта разработаны и производятся пикапы ВИС. Они выпускаются в разных вариантах экстерьера – с открытым бортом, .

Чем примечателен бортовой компьютер ШТАТ X1 Granta и чем полезна его установка?

Стоимость БК ШТАТ X1 Гранта составляет в пределах 1000-1500 рублей. Приобрести его сможет любой владелец отечественного авто, желающий следить за состоянием двигателя и других систем транспорта. Купить прибор можно у официальных дилеров или в частных автомагазинах. Установка занимает буквально 20-30 минут.

Монтаж прибора позволяет получить некоторые функции по включению дополнительного оборудования, получению информации по работе систем авто. Рекомендуется купить БК ШТАТ X1 Гранта для своевременной регулировки и ремонта транспорта при выявлении ошибок.

Бортовой компьютер включает пару кнопок и яркий дисплей, позволяющий ознакомиться с кодами выявленных ошибок.

Особенностью устройства является наличие удобных функций “Тропик” и “Плазмер”. Первая отвечает за включение вентилятора для создания оптимальных условий поездки. Второй помогает просушить и прогреть свечи. Удобный и понятный бортовой компьютер ШТАТ X1 Лада Гранта ВАЗ 2190 отлично вписывается в интерьер салона и практично его дополняет.

Комбинация приборов описание и обозначения значков Lada Granta

1. Сигнализатор состояния подушки безопасности, включается оранжевым цветом при включении зажигания и после запуска двигателя гаснет, горение лампы в других случаях указывает на неисправность системы, необходимо как можно скорее обратиться в сервис, т.к. помимо отказа в аварийной ситуации, подушка может неожиданно раскрыться

2. Сигнализатор неисправности силового агрегата (не используется)

3. Сигнализатор недостаточного давления в шинах, загорается при при падении давления в шинах

4. Аварийная сигнализация

5. Сигнализатор не пристегнутого ремня безопасности водителя, загорается при включении зажигании, если не пристегнут ремень безопасности

6. Сигнализатор состояния электро усилителя рулевого управления (подключен в вариантном исполнении), включается оранжевым цветом при включении зажигания и после запуска двигателя гаснет, горение лампы во время работы двигателя указывает на неисправность ЭУР, которую необходимо как можно скорее устранить

7. Сигнализатор резервного остатка топлива, указывает на необходимость дозаправки автомобиля, не допускайте полной выработки бензина, т.к. это может привести к поломке топливного насоса

8. Сигнализатор незакрытых дверей, загорается красным светом если открыта дверь

9. Сигнализатор режима иммобилайзера, загорается оранжевым светом и отображает состояние иммобилизатора и режима охраны автомобиля

10. Жидкокристаллический дисплей бортового компьютера, отображает информацию с БК

11. Кнопка сброса показаний счетчика суточного пробега, нажатием на кнопку устанавливают на 0 счетчик суточного пробега в жидкокристаллическом дисплее или выбирают режимы показа суточного или общего пробега

12. Сигнализатор включения ближнего света фар, указывает на включение ближнего света фар

13. Сигнализатор режима работы системы курсовой устойчивости (ESC) (в вариантном исполнении), включается желтым цветом при включении зажигания и после запуска двигателя гаснет, горение лампы «ESC OFF» свидетельствует об отключении системы, а горение и мигание во время движения указывает на срабатывание системы курсовой устойчивости, в остальных случаях горение лампы свидетельствует о неисправности системы

14. Сигнализатор режима работы системы курсовой устойчивости (ESC) (в вариантном исполнении), включается желтым цветом при включении зажигания и после запуска двигателя гаснет, горение лампы «ESC OFF» свидетельствует об отключении системы, а горение и мигание во время движения указывает на срабатывание системы курсовой устойчивости, в остальных случаях горение лампы свидетельствует о неисправности системы

15. Сигнализатор запрета перехода на высшую передачу «О/D OFF» (не используется)

16. Сигнализатор включения дальнего света фар, указывает на включение дальнего света фар

Лампы указателей поворота — включаются при включении указателя поворота Лада Гранта

3 Подключение универсального БК Multitronics на Гранту

Как уже говорилось, Мультитроникс выпускает универсальные бортовые компьютеры, которые могут быть установлены на различные модели автомобилей отечественного производства: Нива Шевроле, УАЗ, ГАЗ и т.д. В случае с Ладой Грантой, наиболее удобным и популярным местом установки является внутренняя часть центральной панели. Для установки БК необходимо снять центральную пластиковую консоль. Для этого выньте магнитолу и отключите все провода питания. Далее с помощью плоской отвертки подденьте рукоятки регуляторов температурного режима и воздуха в нижней части и аккуратно снимите их. Руками отсоедините рычажок управления заслонками воздухозаборников.

БК Мультитроникс для Лады Гранта

По всему контуру пластиковой панели отщелкните 6 фиксаторов системы и аккуратно выньте контур накладки. Далее отсоедините все провода, идущие от выключателей, и снимите «маску» центральной панели. Теперь можно приступать к установке бортового компьютера в центральной части над панелью. На снятой панельке проделайте несколько отверстий для прокладки проводов. Разъем от компьютера подключите в диагностический разъем (как и при установке модели Штат Х1). Устройство должно определить протокол ЭБУ, если этого не происходит, значит, прошивка БК не соответствует CAN протоколу и ее необходимо обновить. Сам корпус бортового компьютера можно закрепить на герметик в процессе обратной сборки панели приборов и выполнении подключения всех устройств.

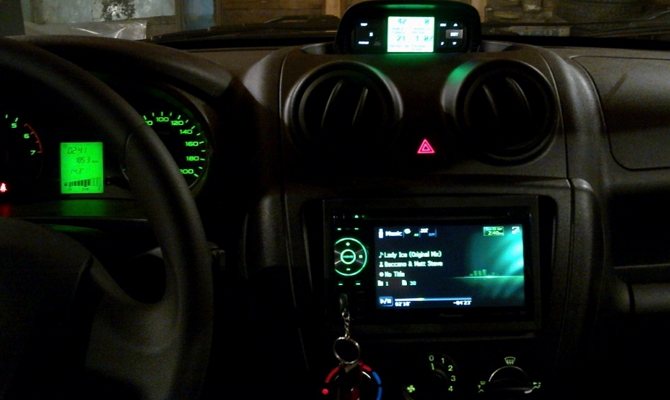

Установка Multitronics в центральной части над панелью

Помимо модели Multitronics c750, на Ладу Гранту также подходят модели бортовых устройств Мультитроникс C700 или VC731. Последний крепится в верхней части торпедо и по своему функционалу (и стоимости) превосходит все представленные модели, однако в процессе эксплуатации некоторые владельцы Лады отмечали проблемы в работе данного БК.

Коды ошибок/тест на комбинации приборов (калина/приора)

1. Зажигание выключено. Аккумуляторная батарея включена.
2. Нажать кнопку управления «Reset» и, удерживая её в нажатом состоянии, включить зажигание. На ЖКИ должны засветиться все позиции знакомест (сегментов) — контроль ЖКИ.
3. Нажать любую из кнопок управления. На ЖКИ должна индицироваться версия программы (Ver 1.0).
4. Нажать любую из кнопок управления.На позициях первой и второй строк ЖКИ должны индицироваться следующие коды ошибок (при их наличии).
5. Нажать кнопку управления «Reset» и удерживать её не более 3с. (может опечатка, у меня надо более 3с). Коды ошибок должны обнулиться.
6. Нажать любую из кнопок управления. На ЖКИ должны засветиться все позиции знакомест (сегментов) — контроль ЖКИ.

Коды ошибок:

• 2-повышенное напряжение бортовой сети;
• 3-ошибка датчика уровня топлива (если в течении 20с определяется обрыв цепи датчика);
• 4-ошибка датчика температуры охлаждающей жидкости (если в течении 20с определяется обрыв цепи датчика);
• 5-ошибка датчика наружной температуры (если в течении 20с отсутствуют показания датчика, индикация на ЖКИ «-С»);
• 6-перегрев двигателя (критерий для срабатывания аккустического сигнализатора выполнен);
• 7-аварийное давление масла (критерий для срабатывания аккустического сигнализатора выполнен);
• 8-дефект тормозной системы (критерий для срабатывания аккустического сигнализатора выполнен);
• 9-аккумуляторная батарея разряжена (критерий для срабатывания аккустического сигнализатора выполнен);
• Е-определение ошибки в пакете данных, заложенном в EEPROM.

От себя если не нажимать никаких кнопок управления примерно 15-30сек. панель переходит в рабочее состояние.«Reset» тот который обнуляет суточный пробег.

Напомним, считывать ошибки двигателя можно без помощи специалистов, нужно только установить бортовой компьютер .

1 Какую модель бортового компьютера выбрать на ВАЗ 2190 Гранта?

Выбор бортовых устройств для этой модели невелик, на отечественном рынке представлено несколько достойных моделей.

Multitronics TC 700-750  – универсальный маршрутный компьютер, который подходит для установки на большинство современных моделей авто отечественного производства, включая Лада Калина, Приора и др. Компания Мультитроникс не выпускает устройств под конкретную модель, поэтому продукты компании славятся именно универсальностью. Что касается модели Гранта, то установить такой компьютер можно в любом месте в салоне авто, а подключение выполнить несколькими способами.

Универсальный маршрутный компьютер Multitronics

Orion +  обычно устанавливается на лобовое стекло или сверху панели приборов. Имеет все необходимые настройки и параметры качественного маршрутного компьютера. Штат Х1 – самая подходящая и популярная модель бортового компьютера для ВАЗ 2190 Гранта. Модель разрабатывалась именно под конкретную модель, отчего установка подобного «маршрутника» не составит труда, устройство помещается на панели приборов в место заглушки правой кнопки. Данная модель бортовика обладает такими необходимыми функциями, как:

• указатель среднего расхода топлива и времени в пути,
• расшифровка кодов ошибок от ЭБУ двигателя,
• возможность установки температуры срабатывания вентилятора охлаждения,
• «плазмер» – функция прогрева свечей в холодный период эксплуатации авто,
• отображение температуры двигателя, окружающей среды, остаточного количества топлива в баке.

Модель Штат Х1 для ВАЗ 2190 Гранта

Кроме того, простота в установке и невысокая цена (до 1000 рублей за комплект), а также большое количество положительных отзывов автолюбителей заставляют владельцев Гранты делать выбор в пользу именно данного бортового устройства. Рассмотрим, как правильно установить Штат Х1 в панель приборов Гранты.

Замок зажигания

Замок зажигания, объединенный с противоугонным устройством, расположен с правой стороны рулевой колонки. Ключ в замке зажигания может занимать одно из трех положений

— 0 (выключено) — положение фиксированное, ключ из замка зажигания вынимается. При вынутом ключе срабатывает запирающий механизм противоугонного устройства. Для гарантированной блокировки вала рулевого управления поверните рулевое колесо вправо или влево до щелчка. Для выключения механического противоугонного устройства вставьте ключ в выключатель (замок) зажигания и, слегка поворачивая рулевое колесо вправо-влево, поверните ключ в положение «I» — I (зажигание) — положение фиксированное, включено зажигание, ключ из замка зажигания не вынимается, рулевое управление разблокировано — II (стартер) — положение не фиксированное, ключ из замка зажигания не вынимается, рулевое управление разблокировано. Это положение достигается поворотом ключа зажигания по часовой стрелке с преодолением усилия пружины. Для работы стартера удерживайте ключ зажигания рукой. Выключатель зажигания оборудован блокировкой повторного включения стартера при работающем двигателе. Для повторного включения стартера после неудачной попытки пуска двигателя переведите ключ из положения «I» в положение «0», а затем вновь в положение «II»

Внимание!!!Не удерживайте ключ зажигания в положении «II» более десяти секунд. Категорически запрещается выключать зажигание и вынимать ключ из замка зажигания во время движения, так как это приведет к резкому увеличению усилия на педали тормоза и блокировке рулевого управления

Если зажигание выключено, а ключ оставлен в замке зажигания, то при открывании двери водителя зуммер издает непрерывную трель, предупреждая об оставленном в замке зажигания ключе.

Функциональность на борту автомобиля

Выпускаемые модели бортовиков на Ладу Гранту обладают широкой информационной памятью и оснащены монитором. Такой существенный плюс выгоден даже для водителей с плохим зрением и женщин, которые не очень уверенно разбираются в функционировании автомобиля. В связи с этим бортовой компьютер может оказать помощь автовладельцу. Он указывает на:

• время нахождения в пути;
• расход горючего при разных скоростях и темпах езды вплоть до литра;
• средние уровни скорости и издержки бензина за одну поездку;
• остаточное количество в баке топлива;
• скорость при старте машины;
• скорость при движении до полного прогрева двигателя;
• уровень нагрева двигателя во избежание его перегрева;
• различные неполадки в механизмах Лады;
• своевременный прогрев и сушку свечей;
• температуру в салоне и на улице.

Помимо этих функций, бортовой компьютер на Ладу Гранту обладает энергозависимой памятью, сигнализатором неполадок, супервизором (предупреждением о незапланированном движении машины, невыключенных габаритах и указателях поворотов) и «форсажем». Последний сбрасывает память при переключении на педаль газа при разгоне Лады на первоначальные установки при использовании бензина не ниже 95-го.

Штатный бортовой компьютер Лада Гранта, а именно модель Штат Х1 М (Multi-Set), считается самым приоритетным бортовиком для семейства Лада. Компактные габариты позволяют встроить его на панель приборов в выемку заглушки кнопки. Если автовладелец захочет купить бортовой компьютер Штат, то, помимо устройства, в комплекте будут инструкция и проводка.

Диагностический тестер может предоставить множество информации о состоянии авто

Диагностический тестер бортового компьютера оснащен плазмером, цифровыми тахометром и спидометром. С использованием тестера легко уточнить положение дроссельной заслонки и состояние электрической сети на борту, что поможет предотвратить возможное повреждение и возгорание электропроводки автомашины.

Каковы преимущества устройства?

Имеющиеся в продаже бортовые контроллеры, адаптированные под Лады Гранты, оснащены дисплеями и наделены весомым объемом информационной памяти. Эта особенность весьма полезна для владельцев с не лучшим зрением, а также окажется незаменимым помощником женщинам-водителям, неуверенно ориентирующимся в назначении информационных элементов приборной панели.

Ввиду отмеченных особенностей бортовой контроллер может способствовать более комфортному управлению автомобилем в связи с оперативностью и своевременностью предоставления водителю маршрутной информации. Ведь он способен выводить на дисплей сведения, касающиеся таких моментов:

• времени пребывания в пути;
• топливного потребления во время различных режимов движения;
• средней скорости и удельного расхода горючего;
• остатка топлива в эквиваленте пробега;
• скорости авто в момент старта движения;
• фиксированной в определенное время температуры мотора, чей контроль позволяет избежать перегрева агрегата;
• возникновения неполадок в узлах Лады Гранты, имеющих обратную связь с блоком управления;
• своевременного разогрева и просушки свечей;
• температуры внутри салона и аналогичного параметра за бортом.

Кроме обозначенных функций бортовой компьютер наделен опциями, в числе которых присутствуют:

• энергонезависимое запоминающее устройство;
• возможность генерации сигнала о появившихся неполадках;
• супервизор: опция предупреждает о несанкционированном начале движения авто (откате), оставленных включенными габаритах и поворотных указателях;
• «форсаж»: функция позволяет аннулировать данные памяти, подразумевающие использование топлива сомнительного качества, и при резком разгоне вернуться к первоначальным настройкам.

Для активации этой опции следует использовать в качестве топлива 95-й бензин.

Бортовой компьютер в базовой модификации маркируется «Штат Х1 М» («Multi-Set»). Это наиболее приоритетный вариант для модельного семейства «Лада». Благодаря компактным габаритам он без труда встраивается внутрь посадочного места на панели. Если склониться к приобретению именно «штатного» устройства, то в комплекте обнаружатся инструкция и кабельная разводка.

Бортовой компьютер «Штат Х1 М» располагает процессором, способным обработать весь объем требуемой водителю информации касаемо работы и диагностирования бортовых систем.

Для диагностического тестера компьютера предусмотрен плазмер, цифровой тахометр, а также спидометр. Тестер позволяет безошибочно определить положение заслонки дроссельного узла системы питания и проконтролировать состояние электрической сети на борту. Данная полезная опция позволяет предупредить возможное замыкание или возгорание кабельной сети в автомобиле.

Какой бортовой компьютер выбрать для Гранты?

После покупки автомобиля Лада Гранта, многие автовладельцы сталкиваются с такой проблемой, как невозможность определения температуры двигателя, точнее — охлаждающей жидкости. Конечно, на некоторых современных иномарках уже давно нет такого указателя, а присутствует лишь контрольная лампа, которая загорается при критической температуре двигателя. Но для владельцев отечественных автомобилей довольно сложно привыкнуть к отсутствию такого датчика на щитке приборов.

Самым лучшим вариантом решения этой проблемы будет установка бортового компьютера, который будет вам показывать не только температуру двигателя, но и кучу других, не менее важных параметров и характеристик вашего автомобиля. Но какой БК выбрать для Лады Гранты, ведь она появилась совсем недавно и не так уж много моделей подойдут к этому автомобилю? Ниже будет приведен небольшой перечень компаний производителей, которые выпускают такого рода электронику и из чего придется выбирать.

• Мультитроникс — стоимость от 1750 рублей. Но стоит отметить тот факт, что по всей вероятности эта фирма не производит БК специально для конкретной модели Автоваза. При ознакомлении с описанием на сайте производителя, так и не нашлось фактов, которые бы говорили об установке этого компьютера не то что на Гранту, но даже на более старые авто, такие как Калина или Приора. Получается, что этот БК универсальный и находить место для установки придется самому, как говорится, допиливать все своими руками.
• Орион — этот производитель занимается не только выпуском компьютеров, но и другой электроники для автомобилей, начиная от зарядных устройств и заканчивая видеорегистраторами. Опять же, большим недостатком является универсальность для множества моделей авто, а конкретно для Гранты не выпускают.
• «Штат» — компания, которая занимается конкретно разработкой бортовых компьютеров для отечественных автомобилей. И если у остальных производителей есть в модельном ряде только универсальные приборы, то Штат предоставляет на выбор бортовые компьютеры конкретно для каждой модели авто, и Гранта не исключение.

А теперь вопрос? Какой БК вы выберите для своей Гранты: универсальный или который был специально разработан для этого автомобиля? Думаю, вопрос риторический! Более того, стоит отметить, что компания находится в г. Тольятти, и все свои разработки испытывает и тестирует на всех моделях отечественного автопрома.

Что касается дизайна и места установки, то взять, к примеру, самую простую модель для Гранты — это Штат X1 Гранта, он легко помещается в месте для дополнительных кнопок и переключателей панели приборов. Вот наглядный пример такого расположения:

Этот многофункциональный БК может показывать не только температуру двигателя Гранты, которую все так хотят видеть перед глазами, но и множество других полезных функций, так как:

• Средний и мгновенный расход топлива
• Коды ошибок системы управления двигателем
• Маршрутные показания, такие как пробег, остаток топлива, средняя скорость и т.п..
• режим «форсаж» — сброс всех настроек ЭБУ на заводские
• «тропик» — возможность самостоятельно установить температуру срабатывания вентилятора охлаждения радиатора
• плазмер — очень полезная штука в зимние периоды, для так называемого прогрева свечей зажигания
• и еще кучу разной полезной информации о состоянии вашего автомобиля

Конечно, если вы хотите бортовой компьютер для своей Гранты с полноценным дисплеем и более удобным управлением, то можно посмотреть варианты посерьезнее и , разумеется, подороже. К примеру, Штат Unicomp 620 Калина-Гранта:

Как видите, этот БК подходит как на Калину, так и на Гранту, и стоить будет это удовольствие уже в районе 2700 рублей. Но опять же, за эту цену это лучший вариант, который можно купить сегодня. Из личной практики эксплуатации с БК Штат, можно отметить, что приходилось несколько раз видеть на дисплее код ошибки, и одним нажатием кнопки БК ее расшифровывает и указывает на неисправность. То есть, необходимость обращения на диагностику отпадает, так как все неисправности в системе ЭСУД Штат определяет на 100 %. Грубо говоря, купив один раз подобный комп, он окупится сразу же при первой неисправности одного из датчиков, так как вы будете знать, который из них полетел и не будете отдавать немалые деньги за диагностику.

3 Подключение универсального БК Multitronics на Гранту

Как уже говорилось, Мультитроникс выпускает универсальные бортовые компьютеры, которые могут быть установлены на различные модели автомобилей отечественного производства: Нива Шевроле, УАЗ, ГАЗ и т.д. В случае с Ладой Грантой, наиболее удобным и популярным местом установки является внутренняя часть центральной панели. Для установки БК необходимо снять центральную пластиковую консоль. Для этого выньте магнитолу и отключите все провода питания. Далее с помощью плоской отвертки подденьте рукоятки регуляторов температурного режима и воздуха в нижней части и аккуратно снимите их. Руками отсоедините рычажок управления заслонками воздухозаборников.

По всему контуру пластиковой панели отщелкните 6 фиксаторов системы и аккуратно выньте контур накладки. Далее отсоедините все провода, идущие от выключателей, и снимите “маску” центральной панели. Теперь можно приступать к установке бортового компьютера в центральной части над панелью. На снятой панельке проделайте несколько отверстий для прокладки проводов. Разъем от компьютера подключите в диагностический разъем (как и при установке модели Штат Х1). Устройство должно определить протокол ЭБУ, если этого не происходит, значит, прошивка БК не соответствует CAN протоколу и ее необходимо обновить. Сам корпус бортового компьютера можно закрепить на герметик в процессе обратной сборки панели приборов и выполнении подключения всех устройств.

Помимо модели Multitronics c750, на Ладу Гранту также подходят модели бортовых устройств Мультитроникс C700 или VC731. Последний крепится в верхней части торпедо и по своему функционалу (и стоимости) превосходит все представленные модели, однако в процессе эксплуатации некоторые владельцы Лады отмечали проблемы в работе данного БК.

Лада Гранта оснащается штатным БК, встроенным в панель приборов, но его функционал откровенно слаб, поэтому не устраивает владельцев. Главным недостатком автолюбители считают отсутствие датчика температуры двигателя. Именно поэтому многие предпочитают устанавливать альтернативные бортовые компьютеры, которые способны продемонстрировать текущие показания температуры и множество других параметров работы всех систем авто.

Описание

Бортовой компьютер на Гранту подобрать и установить легко. В данном автомобиле стоит диагностическая колодка OBD-2, к которой БК подключается стандартным разъёмом (обычно идёт в комплекте). Есть модель БК Штат x1, которые устанавливаются вместо заглушки кнопки в панели. Соединительные провода подключаются к диагностической колодке (расположена возле левой ноги переднего пассажира). Универсальные бортовые компьютеры устанавливаются на торпедо или на лобовое стекло. есть также модели устанавливаемые вместо магнитолы.

Это лучшее, что когда-либо создавали в Тольятти. Гармония, оригинальность, бюджетная цена – это Lada Granta 2190. Машина пришла на смену трем «классическим» моделям – ВАЗ 2107, Kalina и Samara. Не высокая цена – главный приоритет данной модели. Для этого в компании использовали технологию, которая позволяет уменьшить количество деталей, из которых состоит авто. Например, лицевая часть состоит только из трех частей, а панель приборов из 40 деталей. Лада Гранта на 22 сантиметра длиннее Калины и имеет меньший на 5 мм дорожный просвет. Автомобиль уже вызывает огромный интерес, и очереди на него огромные.

Что бы перечислить все преимущества машины, нужно много времени, но все же, как не упомянуть о просторном салоне и красивой современной панели от Renault Logan. Высокому водителю достаточно места, пространства хватает и над головой, и с боку. Сиденья стали лучше по форме, и по дизайну, и имеют вертикальную посадку. Та же передняя панель теперь имеет стильный темный цвет, круглые отверстия вентиляции, лаконичные формы. Руль содержит три спицы, совсем как у иномарок.

Двери также приобрели более довершенную композицию, и осмысленный дизайн. Красивые дверные ручки наконец стали напоминать самих себя

Большие боковые зеркала, демонстрируют хороший обзор, и это очень важно для водителей. Наверно многим будет интересно, но именно в Лада Гранта появилась еще одна деталь салона, которой до этого никогда не было на ВАЗовских автомобилях, это два подстаканника

Комплектацию можно встретить в трех вариантах: Стандарт, Норма, Люкс. Комплект «Стандарт» содержит ручные стеклоподъемники и неокрашенные бамперы. А уже комплект «Норма» еще содержит подушку безопасности для водителя, электропривод двери багажника, бортовой компьютер, сигнализацию. Комплектация «Люкс» содержит полный электропакет, подогрев зеркал, кондиционер, обогрев передних сидений, подушки безопасности, ABS+BAS. Каждая из комплектации имеет свой двигатель, все они объемом 1.6 литра, но с мощностью в 80, 90, и 98 лошадиных сил.

Как не крути, но Lada Granta это современный автомобиль, который отличается просторным салоном, новой панелью, креслами, большим багажником. И хотя технически автомобиль далек от совершенства, но это новый и главное доступный продукт.

Мультитроникс в Лада Гранта

штат Uni Comp 620 в Лада Гранта

Установка бортового компьютера позволяет отслеживать проблемы в работе внутренних систем авто. Самая популярная модель устройства ШТАТ GRANTA х1 уже используется многими автомобилистами.

Владельцы отмечают простоту использования прибора и его высокое качество. Включает он 30 полезных функций, управление которыми производится при помощи двух кнопок.

Прошивка бортового компьютера Гранты

Обновление ПО можно выполнить своими руками. Для этого понадобится кабель USB-K-Line, сама прошивка, схема ЭБУ Лада Гранта, программа установки и драйвер для соединения с переходником.

Схема подключения БК для прошивки

Алгоритм сбора схемы:

1. Взять 3 провода.
2. Переключатель Т1 замкнуть по требованию программы.
3. В качестве источника питания выступает компьютер, достаточно подключиться к Molex. Для бортовика можно использовать клеммник от кулера.
4. Переходник подключить к порту USB, установить драйвер. Далее нужно запомнить номер используемого порта.

Процесс прошивки выглядит следующим образом:

1. Запускается программа, выбирается прошивка.
2. Выбирается нужный порт.
3. Кликнуть по иконке с молнией, после появления надписи «Включи питание» нужно нажать любую кнопку и запустить протокол прошивки, по времени это займёт несколько минут.

Доработка приборной панели Гранта лифтбек

Базовая комплектация щитка у Лада Гранта «Норма», «Стандарт» достаточно проста и малоинформативная. Недочет оперативно устранили путем изготовления нового образца панели. Ее устанавливают исключительно на модификации «Люкс». Альтернативный вариант вне заводского исполнения предоставляет компания «Феррум». С целью повышения информативности используют новую раскладку приборов и внешнее оформление:

• границы приборов разделены хромированной вставкой;
• больше места отведено под монитор компьютера;
• владелец может самостоятельно выбирать цветовое оформление подсветки, с целью снижения нагрузки на глаза;
• основная (важная) информация теперь выводится в верхней части дисплея.

Информация о программном обеспечении панели приборов Лада Гранта

• выключить зажигание;
• нажать и удерживать в режиме «пауза» кнопку сброса пробега;
• активировать зажигание;
• отпустить зажатую кнопку.

На мониторе появится информация о версии программного обеспечения, модели оборудования. Данные необходимо использовать при покупке нового щитка.

Как открыть капот Lada Granta

Для того чтобы открыть капот на Ладе Гранте нужно дёрнуть рычаг который находится слева под панелью приборов. После просуньте руку под капот чуть левее середины, нажмите снизу вверх на рычаг предохранительного крючка и поднимите капот. Выньте упор из зажимов на передней части автомобиля, удерживая капот. Поднимите упор и вставьте его загнутый конец в отверстие на внутренней стороне капота. Чтобы закрыть капот, выньте конец упора из отверстия, слегка приподняв капот. Опустите упор и зафиксируйте его в зажимах

Осторожно опустите капот, при этом защелкнется предохранительный крючок. Надавите на капот возле замка до щелчка
