Блок предохранителей и реле ford focus 3

Где находится бензонасос: навигация для новичков

Многие водители затрудняются при поиске данного элемента топливного узла. Логично, что его расположение заложено в непосредственной близости от главного узла – топливного бака. Если точнее – то насос расположен прямо в нем. Рядом с ним находится еще один элемент системы – датчик уровня топлива.

Важно! Если вы вынуждены провести демонтаж насоса, вам предстоит выполнить две операции: слить топливо и понизить давление в системе. Этот совет является универсальным для любой работы с топливной системой

Запомните, что любые работы с топливной системой проводятся с пустым баком и нормализованным давлением.

Привод

Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки

Замена БП в салоне

Выход из строя самого блока — проблема, которая встречается нечасто. Но если происходит поломка устройства, то скорей всего, речь идет о БП, расположенном в салоне машины. На практике салонный блок — одно из слабых мест Форд Фокус 3.

Как произвести его замену, читайте далее:

1. Откройте капот машины и ослабьте гайки на клеммах АКБ, после чего отключите их.

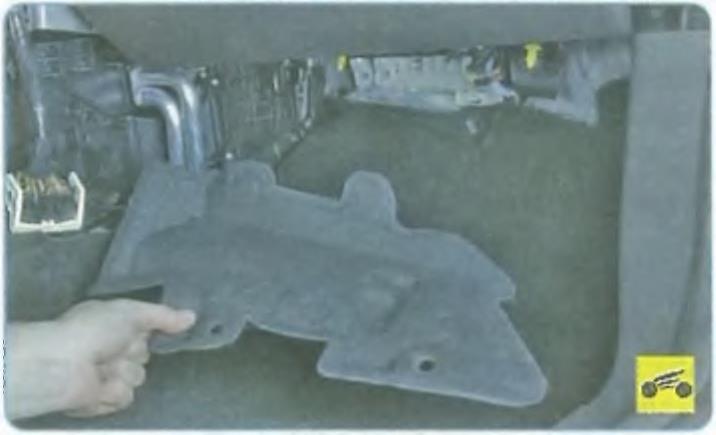

2. Все дальнейшие работы будут выполняться в салоне машины. Вам надо залезть под вещевой ящик и найти сам предохранительный блок.
3. На корпусе вы увидите два крепления. Вам надо их сжать, а затем потянуть вниз. Эти фиксаторы используются для крепления устройства под центральной консолью. Пластиковую крышку можно удалить.
4. Вы получаете доступ к предохранителям. По очереди извлеките каждый из них. Предварительно рекомендуем сделать фото, чтобы после замены быстро установить все детали обратно и не перепутать их номинал.
5. Когда все предохранители извлечены, сожмите крепления и сдвиньте скобку. Так вы сможете увидеть жгут с кабелями, подсоединенными к монтажному блоку. Разъем следует отсоединить от устройства. Аналогичным образом отключаются все другие жгуты.
6. На следующем этапе надо отсоединить еще два крепления, фиксирующие монтажный блок к кузову машины. После этого можно демонтировать БП из места монтажа. Новый девайс ставится на место старого, действия по сборке выполняются в обратном порядке. После установки не забудьте подсоединить на место отключенные разъемы с проводами и зафиксировать все крепления.
7. Подключив устройство, проверьте качество его работы. Рекомендуем по очереди включить все электрические приборы, чтобы убедиться в их работоспособности. Если вы правильно заменили блок, то можно ставить на место пластиковую накладку.

Сталкивались ли вы с необходимостью замены предохранителей?

Расположение предохранителей на Форд Фокус 2

Если на автомобиле Ford Focus 2 перестал работать один из электропреборов, не спешите бить тревогу и в срочном порядке записываться на обслуживание к автоэлектрику. В электрической цепи любого автомобиля присутствуют предохранители, которые перегорают при скачках напряжения, тем самым защищая цепь от перегрузок и возгорания. Если перестал работать один из электроприборов в автомобиле, для начала стоит проверьте исправен ли отвечающий за него предохранители. Чаще всего именно они являются первопричиной выхода из строя электроники в автомобиле.

Как и в большинстве автомобилей, в электроцепи Ford Focus 2 присутствуют 2 блока предохранителей. Ниже мы описали какой блок за что отвечает и где он располагается.

Схема расположения предохранителей в основном блоке предохранителей:

• 36 — РСМ
• 35 — предохранитель клапанов, РСМ
• 34 — предохранитель катушки зажигания, форсунок
• 33 — предохранитель перепускного клапана промежуточного охлаждения дизельного мотора
• 32 — предохранитель датчиков кислорода
• 31 — предохранитель зарядки аккумулятора
• 30 — предохранитель коробки передач, РСМ
• 29 — предохранитель системы климат-контроля
• 28 — управление свечой
• 27 — компрессор кондиционера
• 26 — коробка передач
• 25 — предохранитель зажигания
• 24 — предохранитель вспомогательного отопителя
• 23 — предохранитель омывателя
• 22 — предохранитель усилителя руля
• 21 — предохранитель вспомогательного отопителя
• 20 — звуковая сигнализация
• 19 — предохранитель ABS
• 18 — инвертирующий усилитель мощности
• 17 — крыша
• 16 — предохранитель левого обогревателя ветрового стекла
• 15 — предохранитель вентилятора охлаждения двигателя
• 14 — предохранитель правого обогревателя ветрового стекла
• 13 — предохранитель стартера
• 12 — реле зажигания
• 11 — предохранитель стартера и приборов
• 10 — вентилятор климат-контроля
• 9 — предохранитель силового агрегата
• 8 — предохранитель клапанов динамической стабилизации, антиблокировочной системы
• 7 — насос системы динамической стабилизации, антиблокировочная система
• 6 — предохранитель свечей подогрева
• 5 — предохранитель вспомогательного отопителя
• 4 — блок предохранителей
• 3 — блок предохранителей
• 2 — предохранитель усилителя руля
• 1 — предохранитель вентилятора охлаждения

Мнение эксперта

Николай Грей

Стаж более 5 лет Специализация: кузовной ремонт, кастомайзинг, подготовка к покраске, детейлинг

Не нашли предохранитель, который отвечает за нужный вам прибор? В салоне автомобиля располагается еще один блок предохранителей. Его можно найти под бардачком.

Пример текста

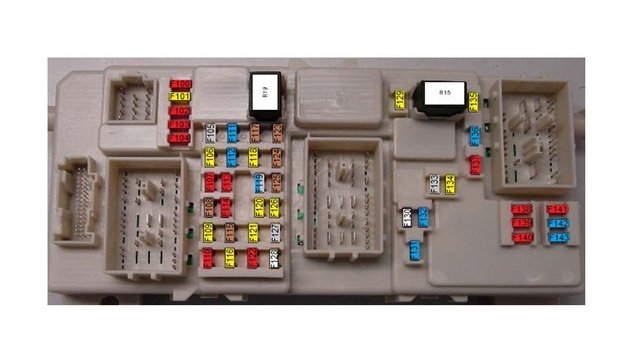

Схема расположения предохранителей в салоне Форд Фокус:

• 143 — предохранитель левого ближнего света
• 142 — предохранитель правого ближнего света
• 141 — электропривод зеркала заднего вида, габариты заднего хода
• 140 — предохранитель левого дальнего света
• 139 — предохранитель правого дальнего света
• 138 — трансмиссия, акселератор, силовой агрегат
• 136 — предохранители жиклеров и насоса омывателя
• 135 — ночная подстветка
• 134 — электрика водительской двери, центральный замок
• 133 — электрика пассажирской двери, центральная система блокировки
• 132 — стоп-сигнал
• 131 — предохранитель заднего стеклоочистителя
• 130 — не задействован
• 129 — предохранитель очистителя ветрового стекла
• 128 — не задействован
• 127 — предохранитель стеклоподъемников
• 126 — система управления без ключа
• 125 — предохранитель правых габаритов
• 124 — предохранитель левых габаритов
• 123 — предохранитель обогрева зеркал
• 122 — подушка безопасности
• 121 — обогрев передних сидений
• 120 — электрика задней правой двери
• 119 — гнездо питания в багажнике
• 118 — электрика задней левой двери
• 117 — подсветка номера
• 116 — предохранитель фар и противотуманных фар
• 115 — внешнее освещение от генератора
• 114 — иммобилайзер, питание от генератора
• 113 — подфарники
• 112 — предохранитель аудио-системы
• 111 — топливный насос
• 110 — переключение освещения от генератора (в дневное время)
• 109 — дополнительное гнездо питания сзади, прикуриватель
• 108 — система навигации, аудио-система
• 107 — система бортовой диагностики, питание приборов от аккумулятора
• 106 — система управления без ключа
• 105 — предохранитель обогревателя заднего стекла
• 104 — внутреннее освещение
• 103 — внешнее освещение от аккумулятора
• 102 — приемник дистанционного управления, фильтр продуктов сгорания на дизеле, рулевая колонка, регулятор отопителя
• 101 — привод крыши, привод водительского кресла, привод люка
• 100 — питание электронных модулей от замка зажигания

Ford Focus Sedan 2.0 / АКПП / R18 › Бортжурнал › Замена предохранителя прикуривателя Ford Focus 2

Как то раз отдыхал за городом и обратил внимание, что колесо одно начало немного спускать. У знакомого с кем отдыхал, в авто был компрессор от прикуривателя

Компрессором по-пользовался, колесо подкачал, отключил компрессор и отдал. Когда решил воспользоваться в следующий раз прикуривателем, он у меня больше не заработал.

Логично предположить, что виновником не работающего прикуривателя является предохранитель, по крайней мере ремонт этой неисправности лучше начать с него, если виноват не пред, то тогда уже смотреть сам прикуриватель и электрическую цепь.Для замены какого либо предохранителя нам потребуются сами предохранители, пластиковые «кусачки» для того-что бы достать предохранитель (или пассатижи, я ими доставал, так как кусачек не было)

Сам монтажный блок находится под перчаточным ящиком в ногах у переднего пассажира. Для того что бы до него добраться нужно снять обшивку, делается это руками без использования инструмента, там пластиковые фиксаторы просто стягиваются и все. Далее выкручиваются руками два пластиковых фиксатора и вниз опускается сам монтажный блок салонных предохранителей. На сколько я понимаю на рестайле и дорестайле они разные.У меня дорестайл, но год выпуска автомобиля — 2008. Так что у меня оказался такой блок

Для того что бы понять какой предохранитель требует замены, необходимо воспользоваться книгой, в которой обозначается какой пред за что отвечает

А так же нужна расшифровка:№ 100 — 10А — Электронные модули (питание от замка зажигания)№ 101 — 20А — Люк, сиденье водителя с электроприводом, блок управления приводом крыши (Focus Coupe-Cabriolet)№ 102 — 10А — Блок управления отопителем, регулировки рулевой колонки, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления№ 103 — 10А — Внешние освещение (питание от аккумуляторной батареи)№ 104 — 10А — Освещение салона, система экономии электроэнергии№ 105 — 25А — Обогрев заднего стекла№ 106 — 20А — Система бесключевого доступа / запуска№ 107 — 10А — Комбинация приборов (питание от аккумуляторной батареи), диагностический разъем№ 108 — 7,5А — Дополнительные функции комбинации приборов (аудиосистема и система навигации)№ 109 — 20А — Прикуриватель, задняя дополнительная розетка№ 110 — 10А — Дневные ходовые огни№ 111 — 15А — Топливный насос (бензиновые двигатели)№ 112 — 15А — Аудиосистема (питание от аккумуляторной батареи)№ 113 — 10А — Дневные ходовые огни№ 114 — 10А — Комбинация приборов (питание от замка зажигания), иммобилайзер№ 115 — 7,5А — Внешние освещение (питание от замка зажигания)№ 116 — 20А — Противотуманный свет№ 117 — 7,5А — Освещение номерного знака№ 118 — 20А — Модуль электрооборудования левой задней двери№ 119 — 15А — Розетка в багажном отделении№ 119 — 25А — Розетка в багажном отделении, разъем прицепа№ 120 — 20А — Модуль электрооборудования правой задней двери№ 121 — 20А — Подогрев передних сидений№ 122 — 10А — Подушки безопасности№ 123 — 7,5А — Обогрев зеркал№ 124 — 7,5А — Габаритный свет с левой стороны№ 125 — 7,5А — Габаритный свет с правой стороны№ 126 — 20А — Система бесключевого доступа / запуска№ 127 — 25А — Стеклоподъемники№ 128 — Не используется№ 129 — 20А — Стеклоочиститель№ 130 — Не используется№ 131 — 15А — Стеклоочиститель заднего стекла№ 132 — 15А — Лампы стоп-сигнала№ 133 — 25А — Модуль электрооборудования двери переднего пассажира, реле центрального замка№ 134 — 20А — Модуль электрооборудования двери водителя, центральный замок№ 135 — 20А — Дневные ходовые огни№ 136 — 15А — Стеклоомыватель, обогрев жиклеров стеклоомывателя№ 137 — 10А — Резервное питание противоугонной системы№ 138 — 10А — Блок управления двигателем, электронная педаль газа, блок управления автоматической коробкой передач№ 139 — 10А — Дальний сеет правой фары№ 140 — 10А — Дальний свет левой фары№ 141 — 10А — Лампы заднего хода, зеркала с электроприводом№ 142 — 15А — Ближний свет правой фары№ 143 — 15А — Ближний свет левой фары

Реле R1 Топливный насосРеле R2 Не используется

Тот который нам требуется заменить имеет номер 109. Находится во втором ряду снизу, самый левыйВыдергиваем его пассатижами аккуратно и смотрим на просвет

Устанавливаем новый предохранитель на место, все проверяем. Собираем в обратном порядке

К чему я рассказывал, про компрессор в самом начале? Так вот как я понимаю виновником сгоревшего предохранителя стал именно он. Видимо когда выключал компрессор, то он выдал скачек тока и сплавил предохранитель.Работа по замене элементарная, написал больше для себя, так как в статье присутствует схема расположения предохранителей и реле.Может тоже кому-либо будет полезно)

Подвеска

Амортизаторы, Стойка амортизатора, Отбойник амортизатора, Пыльник амортизатора, Втулка амортизатора, Задние амортизаторы, Опора амортизатора, Опорный подшипник, Передние амортизаторы, Сайлентблок амортизатора, Пружины, Задние пружины, Опора пружины, Передние пружины, Рычаги подвески, Сайлентблок рычага, Задний рычаг, Болт рычага, Верхний рычаг, Левый рычаг, Нижний рычаг, Передний рычаг, Поперечный рычаг, Правый рычаг, Продольный рычаг, Шаровая опора, Ступица, Подшипник ступицы, Гайка ступицы, Болт ступицы, Задняя ступица, Колпак ступицы, Передняя ступица, Сальник ступицы, Шпилька ступицы, Стабилизатор, Втулки стабилизатора, Стойки стабилизатора, Рессоры, Болт рессоры, Втулка рессоры, Задняя рессора, Кронштейн рессоры, Лист рессоры, Палец рессоры, Передняя рессора, Подушка рессоры, Сайлентблок рессоры, Серьга рессоры, Стремянка рессоры, Пневмоподвеска, Компрессор пневмоподвески, Пневмобаллоны, Блок пневмоподвески, Поворотный кулак, Поворотный подшипник, Цапфа, Шкворень, Задняя балка, Сайлентблок балки, Подрамник, Сайлентблок подрамника, Колесные проставки

Ошибки в ремонте блока предохранителей

Многие автомобилисты недооценивают важность регулярного осмотра предохранителей на предмет исправности. Часто используются самопальные предохранители

Безусловно, бывают ситуации, когда нужно срочно поменять сгоревший элемент. Тогда появляется соблазн использовать самодельный или китайский предохранитель. Делать этого настоятельно не рекомендуется, поскольку они могут повредить оригинальную электрику автомобиля.

Совет! Часто в качестве защитного элемента используются перемычки или банальные скрепки. Чтобы избежать короткого замыкания или дорогостоящей поломки внутри автомобиля, рекомендуем избегать подобной практики.

Важно понимать, что во время проведения ремонта нужно обращать внимание на номинал предохранителей. Поясним на примере: если сгоревший ПП, отвечающий за автомобильную зарядку или прикуриватель, имел номинал в 2А, то замену следует делать на деталь с таким же значением сопротивления. Игнорирование соответствия номиналов может привести к более серьёзным и систематическим поломкам

Игнорирование соответствия номиналов может привести к более серьёзным и систематическим поломкам.

Распределительный блок

Он находится в салоне автомобиля Форд Транзит. Согласно схеме, сюда входит несколько основных, а также дополнительных предохранителей (последних всего два).

Обозначение	Максимальная сила тока в Амперах	Цвет предохранителя	За что отвечает
63	5	Коричнево-желтый	Датчик дождя, а также задний парктроник. На многих комплектациях данный предохранитель отсутствует.
64	2	Серый	Датчик положения педали газа.
65	15	Синий	Выключение лампы стоп-сигнала
66	5	Желто-коричневый	Щиток приборов, подсветка панели, а также питание сигнализации. На грузовых моделях может отвечать за тахограф.
67	15	Синий	Подача омывающей жидкости.
68	10	Красный	Управление удерживающими системами.
69	20	Желтый	Отключение ламп внешнего освещения (ближнего света).
70	20	Желтый	Эхолокатор.
71	5	Коричнево-желтый.	Отключение внешнего освещения KL30.
72	10	Красный	Подача +12В на регулятор мощности аккумулятора, а также на разъем OBD.
73	15	Синий	Подача питания на аудиосистему, навигацию.
74	5	Коричнево-желтый.	Питание щитка приборов, таймера автономного отопителя, бесключевого доступа, датчика движения.
75,76	7,5	Коричневый	Питание +12В на правые и левые боковые огни.
77	5	Желто-коричневый	Подача +12В на замок зажигания. Также влияет на зарядку аккумулятора.
78	15	Синий	Центральный замок.
79	7,5	Коричневый	Лампа освещения заднего номерного знака. Питание боковых габаритных огней автомобиля.
80	15	Синий	Противотуманные фары передней стороны.
81	10	Красный	Задние ПТФ.
82	3	Фиолетовый	Питание на панель приборов и аудиоблок.

За что отвечают дополнительные предохранители? Как мы уже сказали, их два. Это элемент под номером 83 и 84. Имеют силу тока в 10 и 7,5 Ампер соответственно. Первый предохранитель имеет красный цвет и располагается в нише для ног с левой стороны автомобиля. Отвечает за модуль управления электрического оборудования прицепа.

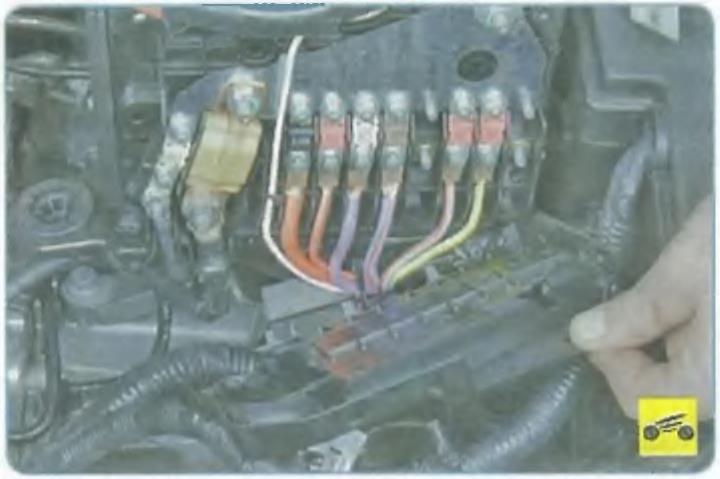

Второй имеет коричневый цвет. Находится под моторным отсеком в электрораспределительной коробке. Отвечает за контроль работы свечей накала. На бензиновых версиях не используется.

Замена ПП в салоне авто

Блок предохранителей, который расположен в салоне автомобиля, является своего рода ахиллесовой пятой Ford Focus 3. Если вы считаете, что ваша коробка с ПП внутри салона вышла из строя, то самое время провести диагностику. Для этого следуйте инструкции, изложенной ниже:

1. Откройте капот автомобиля и отключите аккумулятор от питания. Примечательно, что для замены или осмотра предохранителей из любой секции нужно снимать клеммы аккумулятора.
2. Под вещевым ящиком внутри авто находится сам блок. Добраться до него непросто, поскольку он находится аккурат под вещевым ящиком (в народе – бардачком).
3. Корпус блока предусмотрительно закреплен двумя зажимами. Чтобы снять их, необходимо потянуть их вниз одновременно. После того как крепежи сняты, можно убрать пластиковую крышку.
4. Прямиком за крышкой расположены предохранители. Следуя схеме их расположения, последовательно снимите каждый и проведите осмотр. Сгоревшие или неисправные непременно замените.
5. Воспользуйтесь специальными щипцами, которые там находятся, чтобы достать все предохранители. После снятия всех элементов вы увидите жгут кабелей. Его необходимо аккуратно отключить от устройства.
6. Впереди еще два крепления, после чего можно полностью снять блок с ПП. На этом подготовительные шаги выполнены. Можно приступить к установке нового блока предохранителей. Обязательно проследите, чтобы все жгуты, отсоединенные ранее, встали на новое место.
7. После подключения, проверьте работоспособность, запустив поочередно прикуриватель, ближний и дальний свет фар, свет в авто и другие. Если все работает исправно и не воняет проводкой, то можно закрыть крышку.

Схема предохранителей Форд Фокус 3 поможет не запутаться и проверить нужные ПП. Автомобиль – это многофункциональная система, которая используется десятки предохранителей. При ремонте внимательно изучайте расположение деталей, а также их номинал. Средняя мощность прикуривателя, к примеру, составляет 20А. Это говорит о том, что под замену нужно подобрать запчасть с точно таким же показателем напряжения.

Совет! Если сомневаетесь, что справитесь с электрикой в первый раз, попросите помочь более опытного товарища. Уверяем вас, что второй раз замена предохранителей покажется вам простой задачей.

Блок предохраниетелей в моторном отсеке схема с обозначениями

Предохр.	Сила тока (А)	Назначение
7	40	Насос ABS, насос системы динамической стабилизации (ESP)
8	30	Клапан системы динамической стабилизации (ESP)
9	30	Обогреватель заднего стекла
10	40	Вентилятор обогревателя
11	30	Модуль запуска и остановки
12	30	Системы управления двигателем
13	30	Реле стартера
14	40	Обогрев ветрового стекла, правая сторона
15	25	Блок управления трансмиссией
16	40	Обогрев ветрового стекла, левая сторона
17	20	Вспомогательный отопитель
18	20	Cтеклоочистители ветрового стекла
19	5	Модуль ABS, модуль системы динамической стабилизации (ESP)
20	15	Звуковой сигнал
21	5	Выключатель стоп-сигналов
22	15	Система контроля аккумуляторной батареи
23	5	Катушки реле, модуль управления выключателем освещения
24	20	Задняя электрическая розетка
25	10	Наружные зеркала заднего вида с электроприводом
26	15	Блок управления трансмиссией
27	15	Муфта компрессора системы кондиционирования
28	5	Адаптивная система круиз-контроля
29	20	Омыватели фар
30	5	Модуль управления силовым агрегатом (PCM)
31		Не используется
32	10	Клапан рециркуляции выхлопных газов (EGR), клапаны контроля завихрения, датчик кислорода в выхлопных газах (HEGO) (управление двигателем)
33	10	Управляющие клапаны двигателя
34	10	Форсунки
35	5	Активные жалюзи радиатора (бензиновый двигатель)
35	15	Активные жалюзи радиатора и обогреватель фильтра (дизельный двигатель)
36	10	Модуль управления силовым агрегатом (PCM)
37		Не используется
38	15	Модуль управления силовым агрегатом (PCM), модуль управления коробкой передач
39	5	Модуль управления фарами
40	5	Электроусилитель рулевого управления
41	20	Модуль управления кузовом
42	15	Очиститель заднего стекла
43	15	Регулятор наклона световых пучков фар
44	5	Адаптивная система круиз-контроля
45	10	Обогрев форсунок омывателя
46	25	Электрические стеклоподъемники (передние окна)
47	7,5	Электрообогрев наружных зеркал заднего вида
48	15	Испаритель

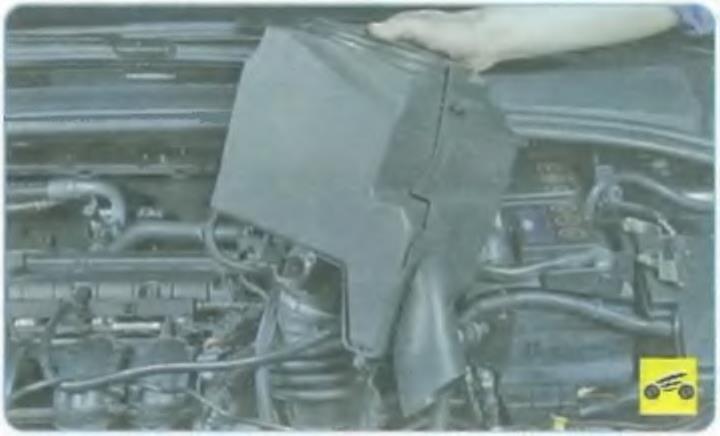

Блоки под капотом

Пример расположения блоков

Монтажный блок

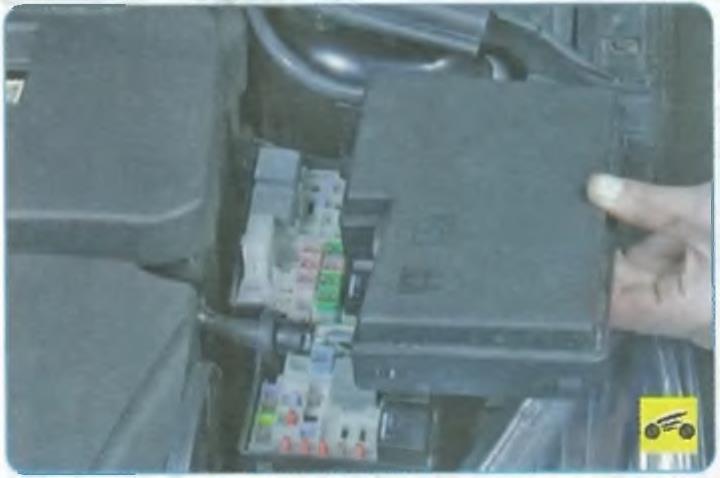

Он находится в левой части подкапотного пространства и закрыт защитной крышкой, с обратной стороны которой будет нанесена актуальная схема блока.

Фото — схема

Обозначение предохранителей

7	40А ABS, ESP
8	30А ESP
9	30А Обогрев заднего стекла 40А Блок предохранителей в багажном отсеке
10	40А Мотор отопителя
11	30А Модуль качества напряжения, Система старт-стоп
12	30А Реле блока управления двигателем клапан системы рециркуляции отработавших газов
13	30А Реле стартера
14	40А Обогреватель ветрового стекла (правая сторона) 25А Задний стеклоподъёмник
15	25А Вентилятор системы охлаждения, Блок управления коробкой передач
16	40А Обогреватель ветрового стекла (левая сторона) 20А Датчик аккумуляторной батареи
17	20А Вспомогательный отопитель
18	20А Стеклоочиститель
19	5А ABS, ESP
20	15А Звуковой сигнал
21	5А Выключатель ламп стоп-сигнала
22	15А Система мониторинга аккумуляторной батареи 5А Парковочный помощник
23	5А Катушки реле, переключатель освещения
24	20А Задняя розетка 5А Обогреватель ветрового стекла (правая сторона)
25	10А Зеркала с электроприводом
26	15/20/25А Блок управления коробкой передач
27	15А Муфта компрессора кондиционера
28	5А Датчик массового расхода воздуха, Задняя камера, Адаптивный круиз-контроль 10А Камера заднего вида, система предупреждения о возможном столкновении
29	20А Омыватели фар 10А Камера заднего вида, система предупреждения о возможном столкновении
30	5А Блок управления двигателем
31	15А Вентилятор интеркуллера (1.6L Duratorq TDCi)
32	10А Клапан системы рециркуляции отработавших газов, клапаны управления завихрением, подогреваемый кислородный датчик выхлопных газов (системы управления двигателем), реле электронного модуля управления вентилятором (обмотка)
33	10А Катушки зажигания
34	10А Форсунки, Помпа системы охлаждения, клапан продувки адсорбера
35	5/15А Активные жалюзи радиатора, Подогрев топливного фильтра (дизельные двигатели), Датчик воды в топливе, блок управления двигателем, катушки зажигания
36	10А Блок управления двигателем 5А Активные жалюзи радиатора
37	5А ABS 15А Дневные ходовые огни, блок управления фарами 20А Дополнительная розетка на панели приборов
38	15А Блок управления двигателем, блок управления коробкой передач
39	5А Блок управления фарами 15А Сиденье водителя с электроприводом
40	5А Усилитель рулевого управления
41	20А Блок кузовной электроники
42	15А Задний стеклоочиститель
43	15А Корректор света фар, адаптивное освещение
44	5А Адаптивный круиз-контроль
45	10А Обогрев жиклеров стеклоомывателя 15А Сиденье пассажира с электроприводом
46	25А Передние стеклоподъемники либо Вентилятор системы охлаждения
47	7,5А Обогрев зеркал
48	15А Испаритель фильтра продуктов сгорания дизельного топлива 5А Зеркала с электроприводом

Реле

R1	Вентилятор интеркулера
R2	Звуковой сигнал
R3	Испаритель фильтра продуктов сгорания дизельного топлива либо 14-18: Обогреватель ветрового стекла
R4	Резерв
R5	Задний стеклоочиститель
R6	Вентилятор системы охлаждения
R7	Обогреватель ветрового стекла
R8	Вентилятор системы охлаждения
R9	Омыватели фар
R10	Вентилятор системы охлаждения, Стартер
R11	Муфта компрессора кондиционера
R12	Вентилятор системы охлаждения
R13	Мотор отопителя
R14	Блок управления двигателем
R15	Стартер, Обогрев заднего стекла
R16	Зажигание

Блок силовых предохранителей

Он выполнен в форме плавких вставок высокой мощности и находится в крышке аккумуляторной батареи.

Схема

Назначение

• F1 (80A) Блок управления усилителем рулевого управления
• F2 (150A) Стартер
• F3 (100A)
• F4 (50A) Многофункциональный блок управления
• F5 (80A) Дополнительный отопитель
• F6 (70A)
• F7 —
• F8 (50A) Блок управления электродвигателем вентилятора системы охлаждения
• F9 (50A) Многофункциональный блок управления
• F10 (60A) Блок управления свечами накаливания

Расположение предохранителей, плавких вставок и реле и их замена Ford Focus 3

Цепи питания электрооборудования автомобиля защищены плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля, в багажном отделении и в моторном отсеке. Расположение и комплектность электрических предохранителей, установленных в монтажных блоках, зависят от модификации автомобиля. Большинство предохранителей установлено в монтажном блоке предохранителей, расположенном в салоне (рис. 10.1) под панелью приборов с правой стороны. Назначение предохранителей (их номера указаны на рисунке) приведено в табл. 10.1.

Дополнительно предохранители и реле установлены в монтажном блоке, расположенном в багажнике (багажном отделении). Назначение предохранителей (их номера указаны на рис. 10.2) приведено в табл. 10.1. Кроме того, предохранители и реле расположены в монтажном блоке в моторном отсеке (рис. 10.3, крышка монтажного блока снята). В табл. 10.2 указано назначение установленных предохранителей и реле.

Дополнительно в моторном отсеке расположен блок плавких вставок.

1. Для получения доступа к предохранителям монтажного блока, расположенного в моторном отсеке, нажмите на фиксатор…

2. …и снимите крышку блока. ПРИМЕЧАНИЕ

На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в моторном отсеке, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет А для извлечения предохранителей из монтажных блоков, рядом с ним имеются гнезда Б для крепления запасных предохранителей. 3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.2 цепи, которые защищает данный предохранитель.

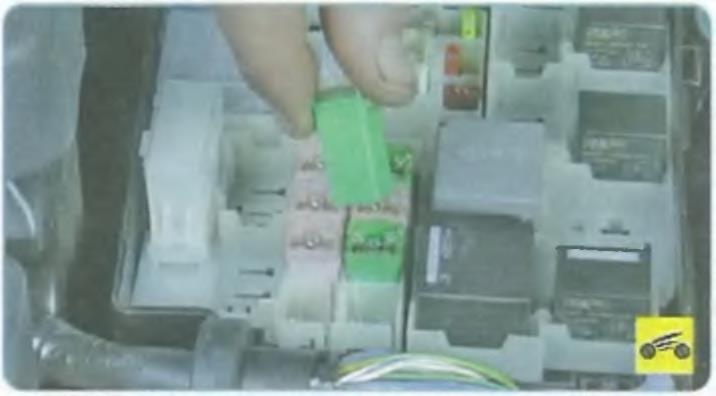

4. Извлеките заменяемый предохранитель с помощью пинцета.

5. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и имеет разрыв). Для замены используйте запасной предохранитель того же номинала (и цвета). ПРЕДУПРЕЖДЕНИЕ Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.

6. При необходимости извлеките реле…

7. …и предохранитель типа «JCASE Cartridge Fuse», слегка покачивая их из стороны в сторону.

8. Для получения доступа к плавким вставкам, установленным в дополнительном монтажном блоке, расположенном в моторном отсеке, снимите корпус воздушного фильтра.

9. Подденьте отверткой и отсоедините четыре держателя жгута проводов от крышки монтажного блока.

10. Отведите жгут проводов в сторону.

11. Подденьте отверткой пять фиксаторов…

12. …и откиньте крышку.

13. Для замены плавких вставок отверните две соответствующие гайки и снимите плавкую вставку. 14. Установите плавкую вставку и все детали в порядке, обратном снятию.

15. Для получения доступа к предохранителям и реле, установленным в монтажном блоке, расположенном в салоне,сожмите, потяните вниз и снимите два фиксатора крепления под панелью приборов справа.

16. Снимите защитный кожух. 17. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.

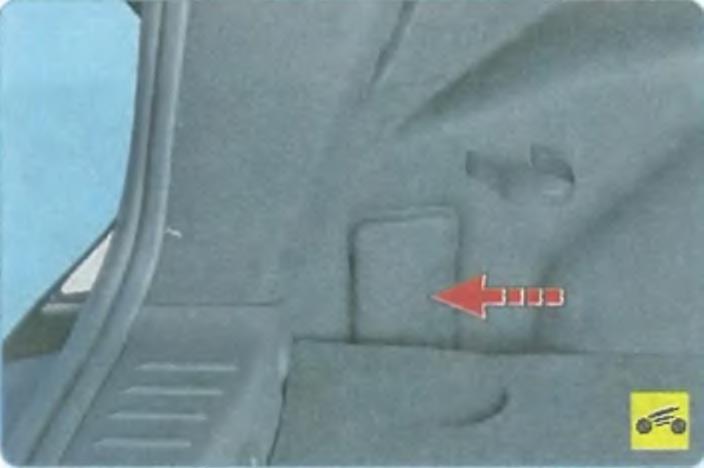

18. Для доступа к предохранителям и реле монтажного блока, расположенного в багажнике (багажном отделении), сдвиньте крышку монтажного блока…

19. …и снимите ее. 20. Для замены предохранителей используйте пинцет. 21. Установите детали в порядке, обратном снятию.

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОНТАЖНЫХ БЛОКАХ РАСПОЛОЖЕННЫХ В САЛОНЕ И БАГАЖНОМ ОТДЕЛЕНИИ, Таблица 10.1

Рис. 10. 3. Номера предохранителей и реле, уставновленных в монтажном блоке, расположенном в моторном отсеке.

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, РЕЛЕ И ПЛАВКИХ ВСТАВОК В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ АВТОМОБИЛЯ, Таблица 10.2​

Ошибки в ремонте блока предохранителей

Многие автомобилисты недооценивают важность регулярного осмотра предохранителей на предмет исправности. Часто используются самопальные предохранители

Безусловно, бывают ситуации, когда нужно срочно поменять сгоревший элемент. Тогда появляется соблазн использовать самодельный или китайский предохранитель. Делать этого настоятельно не рекомендуется, поскольку они могут повредить оригинальную электрику автомобиля.

Совет! Часто в качестве защитного элемента используются перемычки или банальные скрепки. Чтобы избежать короткого замыкания или дорогостоящей поломки внутри автомобиля, рекомендуем избегать подобной практики.

Важно понимать, что во время проведения ремонта нужно обращать внимание на номинал предохранителей. Поясним на примере: если сгоревший ПП, отвечающий за автомобильную зарядку или прикуриватель, имел номинал в 2А, то замену следует делать на деталь с таким же значением сопротивления. Игнорирование соответствия номиналов может привести к более серьёзным и систематическим поломкам

Игнорирование соответствия номиналов может привести к более серьёзным и систематическим поломкам.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Процедура снятия и замены

Замена ПП

Что касается непосредственно замены выгоревших предохранителей, то здесь нет ничего сверхсложного:

1. В первую очередь нужно отключить аккумуляторную батарею: замену сгоревших деталей необходимо проводить при выключенном аккумуляторе.
2. Далее, вам нужно определить, что именно у вас не работает, от этого будет зависеть, в каком БП нужно менять деталь.
3. Откройте крышку монтажного БП, в котором находится вышедший из строя предохранитель. К примеру, у вас перестал работать дальний свет фар. Соответственно, необходимо произвести замену ПП, отвечающего непосредственно за работу фар дальнего света. В соответствии со схемой найдите выгоревший компонент. При помощи специального пинцета, который находится в блоке, извлеките сгоревший элемент и замените его на новый. Не забудьте подключить аккумулятор.

 Загрузка …

Замена БП в салоне

На практике владельцы авто Форд Фокус 3 иногда сталкиваются с проблемой неработающего БП в салоне авто. Возможно, по ошибке инженеров автомобильного концерна данное устройство более подвержено поломке, чем два остальных БП. Поэтому мы подготовили инструкцию для наших пользователей по смене салонного БП:

1. Отсоедините минусовую клемму аккумулятора: АКБ должен быть отключен.
2. Залезьте под бардачок в салоне вашего авто и найдите пластмассовую крышку блока.
3. Далее, вам нужно сжать, потянуть вниз и отсоединить два фиксатора, которые крепят защитный кожух под торпедой. Демонтируйте пластмассовую накладку.
4. Поочередно демонтируйте каждый элемент БП.
5. Теперь вам потребуется произвести демонтаж бардачка в сборе с корпусом.
6. Далее, необходимо сжать фиксаторы и отодвинуть фиксирующую скобку.
7. Сделав это вы увидите жгут проводов, который подключен к БП. Вам нужно отключить жгут от блока. Те же самые действия также следует произвести с остальными жгутами проводов.
8. Теперь следует отсоединить два фиксатора, которые крепят ваш БП к корпусу транспортного средства. Когда вы это сделаете, можете извлечь неработающее устройство.
9. Возьмите новый БП и установите его на место старого. Все действия следует проводить в обратной последовательности. Подключите на место все жгуты с проводами и не забудьте установить все фиксаторы.
10. Подключив новый БП , проверьте его работоспособность, поочередно включив каждое устройство, потребляющее напряжение. Если все работает, то закройте пластмассовую крышку БП.

Что касается ошибок, которые допускают другие автомобилисты. Иногда водители используют самодельные ПП, если нужно срочно заменить выгоревший элемент. Как правило, в качестве предохранителя используется самодельная перемычка из обычной канцелярской скрепки или куска проволоки. Во избежание короткого замыкания и как результат, пожара, настоятельно рекомендуем вам воздержаться от такой практики. Нередко она становится причиной смерти автолюбителей.

Также при замене ПП рекомендуем вам использовать только элементы одинакового номинала. К примеру, если на ПП ближнего или дальнего света цифровое обозначение на корпусе детали соответствует 10 амперам, то необходимо менять на деталь именно с таким номиналом. В противном случае с проблемой неработающих фар ближнего или дальнего света вы будете сталкиваться регулярно.
