Признаки неисправности КПА
Электоросхема Ваз 21214 с центральным впрыском топлива
Клапан продувки адсорбера: признаки поломки
Как проверить вакуумный усилитель тормозов
Как работает система – принцип работы
Для чего нужен адсорбер?
Назначение и принцип работы клапана продувки адсорбера
Как проверить клапан адсорбера своими руками
Стук в раздатке новой Chevrolet Niva. Прямиком с завода
Адсорбер ваз, клапан адсорбера – принцип работы системы улавливания паров бензина
Особенности замены своими руками
Назначение и принцип работы клапана продувки адсорбера
Замена клапана абсорбера своими руками
Какие элементы имеет смысл ремонтировать?
Детали и расходники:
Инструкции по замене
- Замена продувочного клапана
- Замена адсорбера
Как заменить?
Адсорбер. Менять нельзя убирать? И что внутри! — Chevrolet Niva, 1.7 л., 2008 года на DRIVE2

Признаки неисправности КПА

Для начала пустите двигатель: на холостом ходу или в холодную погоду вы услышите характерное еле слышное стрекотание. Оно говорит о том, что клапан исправен. Чтобы не перепутать этот звук с шумом от работающего ГРМ, резко надавите на газ. Характер стрекота не должен измениться. О неисправности КПА говорят нижеследующие признаки:

зажигание сигнала CHECK на панели приборов;
определение ошибки РО441 в ходе тестирования;
повышенный расход бензина;
неустойчивая работа силового агрегата при движении;
нестабильный холостой ход;
увеличение содержания СО2;
шипящий звук при отворачивании крышки бака (появилось разрежение);
появление запаха топлива в салоне.

Статья в тему: Замена крестовины карданного вала: как понять, что пришло время

Электоросхема Ваз 21214 с центральным впрыском топлива

(Картинка кликабельна)

1. Контрольная лампа «CHECK ENGINE»; 2. Комбинация приборов (фрагменты); 3. Электровентиляторы системы охлаждения двигателя*; 4. Электроподогреватель впускной трубы; 5. Датчик температуры воздуха; 6. Датчик абсолютного давления; 7. Датчик температуры охлаждающей жидкости; 8. Колодка, присоединяемая к датчику положения дроссельной заслонки; 9. Агрегат центрального впрыска топлива; 10. Колодка, присоединяемая к регулятору холостого хода; 11. Колодка, присоединяемая к форсунке; 12. Колодка диагностики; 13. Контроллер; 14. Датчик детонации; 15. Датчик скорости; 16. Датчик концентрации кислорода; 17. Адсорбер; 18. Аккумулятор; 19. Главное реле; 20. Блок плавких предохранителей системы управления двигателем;

21. Реле включения электробензонасоса; 22. Реле включения электровентилятора*; 23. Реле включения электроподогревателя впускной трубы; 24. Предохранитель защиты электроподогревателя; 25. Реле включения стартера; 26. Реле зажигания; 27. Основной блок предохранителей автомобиля (фрагмент); 28. Свечи зажигания; 29. Тахометр; 30. Электробензонасос с датчиком уровня топлива; 31. Модуль зажигания; 32. Датчик положения коленчатого вала; 33. Выключатель плафона, расположенный на стойке двери водителя; 34. Блок управления автомобильной противоугонной системы**; 35. Индикатор состояния автомобильной противоугонной системы**;

А – провод, идущий к штекеру «50» выключателя зажигания; Б – провод, идущий к штекеру «15» выключателя зажигания; В – провод, идущий к выводу «30» генератора; Г – провода заднего жгута проводов, присоединяемые к указателю уровня топлива; Д – провод заднего жгута проводов, присоединяемый к выключателю 33.

Порядок условной нумерации штекеров в колодках:

а – контроллера; б – блока управления автомобильной противоугонной системы; в – индикатора состояния автомобильной противоугонной системы; г – датчика скорости; д – агрегата центрального впрыска топлива; е – электробензонасоса и датчика концентрации кислорода; ж – модуля зажигания; з – датчика абсолютного давления.

* Устанавливались на части выпускаемых автомобилей;

** устанавливались с 1999

Клапан продувки адсорбера: признаки поломки

Для точного определения неисправности клапана продувки адсорбера обратитесь к специалистам-диагностам топливной системы. Они «протестят» работу ЭБУ с помощью автосканера и программного обеспечения. При выдаче ошибки, которая идентифицируется как «неверный расход воздуха через клапан продувки адсорбера», следует принять меры к замене этого элемента. К сожалению, он не ремонтопригоден. Цена клапана продувки адсорбера различна и зависит марки авто, но обычно она находится в районе 1000 рублей.

Первые признаки неполадки можно определить и самостоятельно, если обратить внимание на то, что двигатель постепенно теряет мощность и при увеличении оборотов отсутствует щелчок – звук срабатывания клапана. Это происходит параллельно с увеличением расхода топлива

Также верным признаком является увеличение оборотов холостого хода, которое происходит из-за попадания паров бензина во впускной коллектор при работающем на холостых моторе.

Есть еще один наиболее вероятный признак, который может указывать на неисправность клапана. При резком открытии крышки слышен звук выходящего воздуха, а при заправке бензином при не до конца заполненном баке самопроизвольно отстреливается заправочный пистолет, свидетельствующий о полной заправке бака.

Последствием выхода из строя клапана чаще всего становится забитый фильтр, грязь в котором препятствует прохождению бензиновых паров. Возможно ли самостоятельно без специальных устройств проверить работоспособность EVAP и фильтра в частности? Да, заполните бак максимальным количеством топлива и оставьте крышку бензобака открытой, затем заведите авто.

Если после заводки двигатель работает более стабильно, чем тогда, когда бак находится в закрытом, в герметичном состоянии, а при нажатии на педаль газа происходит быстрый отклик, вероятнее всего, необходимо заменить фильтрующий элемент на новый или произвести его ремонт. Это возможно сделать самостоятельно, поэтому не спешите покупать клапан продувки адсорбера.

Как проверить вакуумный усилитель тормозов

Возникает логический вопрос, как определить неисправность вакуумного усилителя тормозов. На самом деле сделать это достаточно просто, причем без использования дополнительного оборудования, проверку можно выполнить в условиях гаража и даже на улице.

Простейшая проверка выполняется по следующему алгоритму:

При заглушенном двигателе необходимо накачать вакуумный усилитель (тормозную систему). Делается путем нажатия на педаль тормоза примерно 4…5 раз.
В конце последнего нажатия педаль нужно зафиксировать в нажатом положении.
Запустить двигатель на холостых оборотах.
Если «вакуумник» работает исправно, то в него при запуске двигателя сразу пойдет разрежение, в результате чего педаль тормоз немного опустится вниз, что будет явно ощущаться поставленной на нее ногой.
Соответственно, если педаль не двигается и не реагирует на запуск двигателя, то имеет место разгерметизация в системе.

Как работает система – принцип работы

Почему я заостряю внимание именно на электромагнитном клапане, да потому что он практически ключевой в этой системе. Для лучшего понимания выкладываю схему инжекторного автомобиля, а данном случае это ВАЗ 10 – го семейства

Для лучшего понимания выкладываю схему инжекторного автомобиля, а данном случае это ВАЗ 10 – го семейства.

Итак, пары топлива поднимаются вверх бака и останавливаются на сепараторе, который совмещен с датчиком гравитации (как я писал выше — он предотвращает вытекание топлива при авариях — опрокидываниях из бака). В нем они частично конденсируются и возвращаются обратно (в виде жидкого топлива).

Однако другая часть испарения, минует гравитационный клапан, проходят в адсорбер, где они собственно накапливаются

Накопление происходит при незапущенном двигателе! ЭТО ВАЖНО

После пуска двигателя, электромагнитный клапан, открывается – тем самым соединяет полость адсорбера (где находятся газы как бы в заключении) с впускным коллектором или дроссельным узлом (в различных машинах по-разному). НАЧИНАЕТСЯ ПРОЦЕСС ТАК НАЗЫВАЕМОЙ ПРОДУВКИ! Пары смешиваются с воздухом (с улицы), который подается через дроссельный узел, далее поступают во впускной коллектор и после в цилиндры двигателя, где они дожигаются с воздушно-топливной смесью.

Система очень простая, если понимать, как она работает.

Для чего нужен адсорбер?

При заглушенном двигателе пары бензина, которые скапливаются в топливном баке, поднимаются к заливной горловине. Оттуда они направляются в сепаратор, конденсируются и стекают в бензобак. Однако часть паров не успевает превратиться в жидкость. Их пропускает гравитационный клапан и отправляет по паропроводу к адсорберу. Там пары проходят через активированный уголь и поглощаются им.

Когда двигатель заведен, вступает в действие система продувки адсорбера. ЭБУ открывает электромагнитный клапан и скопившиеся пары вместе с воздухом отправляются в цилиндры. Таким образом испарившийся бензин сгорает в двигателе и не попадает в атмосферу.

Адсорбер Нивы Шевроле расположен в подкапотном пространстве недалеко от расширительного бачка.

Назначение и принцип работы клапана продувки адсорбера

Схема клапана абсорбера

Система EVAP устанавливается на бензиновые двигатели внутреннего сгорания для предотвращения попадания паров топлива в атмосферу. Электромагнитный клапан продувки адсорбера является элементом этой системы

Поэтому, чтобы выяснить, для чего нужен клапан адсорбера и как он работает, важно понять принцип работы всей системы. Конструкция адсорбера представляет собой емкость, заполненную адсорбентом, чаще всего активированным углем

Устройство соединено с топливным баком и управляющим клапаном автомобиля специальными трубками.

Образующиеся в топливном баке пары бензина проникают в сепаратор, где они конденсируются и снова сливаются в бак. Какая-то часть паров не успевает конденсироваться в сепараторе и попадает через паропровод в адсорбер. В фильтрующей системе они поглощаются активированным углем, накапливаются и затем при запуске двигателя подаются во впускной коллектор. Процесс поглощения топливных испарений проходит только при отключенном двигателе. Когда автомобиль работает, электронный блок управления открывает электромагнитный клапан продувки адсорбера, через который поступает воздух и таким образом происходит вентиляция. При этом накопившийся конденсат вместе с воздухом высасываются из адсорбера и снова попадает в двигатель, где происходит его дожигание. Клапан адсорбера обеспечивает вентиляцию всего механизма и направляет топливный конденсат назад в двигатель.

Как проверить клапан адсорбера своими руками

В бензобаке любого автомобиля всегда присутствуют испарения, образующиеся из-за понижения атмосферного давления или нагрева горючего. Чтобы не допустить утечку топливных паров в а устанавливается специальная система улавливания паров бензина (СУПБ). Благодаря ей, испарения, задерживаемые адсорбером (по сути, это активированный уголь), поступают во впускной коллектор и сгорают в цилиндрах двигателя. Чтобы регулировать количество бензиновых паров, идущих из адсорбера в коллектор, используется специальный электромагнитный клапан.

Зачем нужна система улавливания паров бензина

Инжекторые машины (в т. ч. «Калина»), чей класс в экологическом плане относится к Евро-3, должны в обязательном порядке оснащаться СУПБ. Это не дает парам топлива попадать в атмосферу, загрязняя ее. Помимо этого, система гарантирует более стабильную работу силовой установки и обеспечивает экономию бензина. О том, как проверить клапан адсорбера, входящего в СУПБ, и как он функционирует, речь пойдет далее.

Конструкция и работа клапана продувки адсорбера

КПА представляет собой электромагнитное запорное устройство, работающее от бортовой сети авто. Клапан состоит из:

пластмассового корпуса;
клапана с пружинкой;
обмотки;
металлического сердечника;
разъема.

Когда двигатель автомобиля заглушен, на клапан не подается напряжение, и он находится в закрытом положении. Т. е. со стороны мотора система, улавливающая пары, перекрыта. Одновременно адсорбер начинает «собирать» испарения. Когда силовой агрегат запускается, на клапан подается напряжение, благодаря чему он открывается, и пары горючего попадают во впускной коллектор. Как только зажигание выключается, КПА обесточивается, и трубопровод перекрывается: испарения в ресивер не попадают.

Автомобили высокой ценовой категории имеют более сложную систему улавливания испарений. На таких машин стоят особые датчики, способные «вычислить» количество воздуха и паров в процентном отношении. Это позволяет более точно управлять подачей бензина в инжектор.

Признаки неисправности КПА

зажигание сигнала CHECK на панели приборов;
определение ошибки РО441 в ходе тестирования;
повышенный расход бензина;
неустойчивая работа силового агрегата при движении;
нестабильный холостой ход;
увеличение содержания СО2;
шипящий звук при отворачивании крышки бака (появилось разрежение);
появление запаха топлива в салоне.

Проверка клапана на месте

Понадобится тестер (вольтметр, мультиметр) и отвертка. Сам КПА установлен на радиаторной рамке. Устройство можно узнать, увидев подходящие к нему две трубки, по которым и двигаются испарения. Далее:

отсоедините от КПА электрический разъем, отжав фиксатор колодки;
с помощью мультиметра проверьте наличие напряжения, прикоснувшись минусовым (черным) щупом прибора к массе, а красным – к «А» (буква на разъеме колодки);
включите зажигание: мультиметр должен показывать бортовое напряжение автомобиля. Если это не так, проверьте электропроводку.

Как снять клапан продувки

Снимите минусовую клемму с аккумуляторной батареи. Если будет мешать ДМРВ (датчик массового расхода воздуха), снимите с него входной патрубок. Затем отогните крепление клапана и потяните его вверх. Теперь нужно отсоединить пару штуцеров. Первый снимается свободно, чтобы вытащить второй, нажмите на фиксатор и подденьте усики, например, тонкой отверткой.

Как проверять клапан адсорбера, снятый с авто

Нужно взять подходящий по объему медицинский шприц, просто вытащить на 2-3 см поршень и подсоединить к отводящему штуцеру. Если надавить на поршень, он пойдет с трудом, что говорит о наличии в клапане давления. Теперь к электрической части КПА подсоедините аккумулятор и снова нажмите на поршень: сопротивление должно исчезнуть. Если этого не происходит, придется покупать новый клапан.

Стук в раздатке новой Chevrolet Niva. Прямиком с завода

В случае появления протечек замените поврежденные расходники. Отечественные внедорожники достаточно неплохо показывают себя на дорогах с различным покрытием. Но, проблем с ними может возникать достаточно много. Например, стук в раздатке новой Chevrolet Niva. Проблема эта не является редкостью. Поэтому, каждый владелец подобного авто должен знать причины этой проблемы. Разбираем популярные причины Общаясь с владельцами автомобилей, часто можно услышать вопрос о том, почему не сбрасываются обороты на Chevrolet Niva.

Работа двигателя в таком режиме нежелательна для любой модели машины, высокие обороты не только неприятно воздействуют на органы слуха, но и приводят к увеличению расхода топлива. Такая проблема может возникнуть внезапно, казалось бы работало всё прекрасно, а затем внезапно появился завышенный холостой ход. Многих водителей, как со стажем, так и начинающих, эта проблема сильно озадачивает.

Почему не сбрасываются обороты на Chevrolet Niva, рассмотрим в этой статье. Проанализируем все известные варианты возникновения такой проблемы и пути её решения. Многие владельцы машин после появления такой неисправности отправляются за помощью к специалистам, но в большинстве случаев неисправность можно устранить своими руками. Что для этого нужно сделать, мы расскажем в этой статье для всех, интересующихся этим вопросом. Зачем нужен правильно установленный холостой ход?

Когда речь идёт об автомобиле, то понятие холостой ход можно отнести к работе мотора при выключенной передаче или когда выжата педаль сцепления. В таких случаях двигатель работает без нагрузки, то есть отсутствует передача крутящего момента от силовой установки к ведущим колёсам.

Для разных двигателей холостой ход может находиться в пределах от до оборотов в минуту. Если их показатель меньше рекомендованного значения, будут происходить остановки двигателя при нажатии педали сцепления. Увеличение их числа, кроме значительного повышения расхода бензина, приводит к ускоренному износу деталей мотора

Поэтому так важно поддерживать их число в рекомендованном диапазоне

Регулировка холостого хода производится несколькими узлами и агрегатами, установленными на автомобиле. К ним можно отнести инжектор, топливный насос, различные датчики, которые могут быть механическими или электронными. Также сюда можно отнести дроссельную заслонку, регулятор давления топлива и некоторые другие приборы. На число оборотов сильно влияет величина угла открытия дроссельной заслонки, которым регулируется количество поступающего воздуха в систему питания мотора.

Также принимает участие в смесеобразовании клапан холостого хода, который нужен для обеспечения подачи воздуха минуя дроссельную заслонку. В некоторых случаях повышение их числа может быть вызвано неправильно отрегулированным приводом педали газа. Почему обороты не падаютПричин для появления такого неприятного явления достаточно много, давайте вместе попробуем разобраться в этом вопросе, и определимся с тем, как выйти из создавшегося положения.

Наиболее часто в инжекторных двигателях сброс оборотов не происходит по вине дроссельного узла, в котором происходит загрязнение.

Адсорбер ваз, клапан адсорбера – принцип работы системы улавливания паров бензина

Дорогие друзья, сегодня мы с вами узнаем, зачем на ваз устанавливается адсорбер, что из себя представляет клапан адсорбера, как работает вся эта система в целом и для чего она вообще нужна. Начнем с того, что адсорбер в первую очередь нужен не только для того, что бы ваш автомобиль соответствовал нормам Евро 2, 3 и т.д. но еще и для того, что бы у вас в салоне не воняло бензином а в баке не было избыточного давления. Многих владельцев автомобилей десятого семейства смущает размер адсорбера на ВАЗ, мол занимает слишком много места и зачем он вообще нужен. А он нужен

Хотите освободить место – установите адсорбер от приоры на ВАЗ-2110 и спите спокойно, устанавливайте в освободившееся пространство сигналы от камазов, дополнительные бачки омывателя или просто любуйтесь оным Не суть важно. Итак, что же представляет из себя адсорбер? По большому счету основная часть адсорбера, бочонок – это фильтр, наполненный гранулированным активированным углем

Клапаном адсорбера управляет непосредственно ЭБУ вашего автомобиля. Вот стандартное устройство адсорбера и принцип его подключения для наглядности

Как видно из схемы к адсорберу подключается шланг идущий в бак, шланг подачи паров бензина к дроссельному узлу, электрическая фишка управления клапаном адсорбера.

Если двигатель заглушен, то клапан адсорбера находится в закрытом состоянии и пары топлива из бака поглощаются непосредственно фильтрующим элементом адсорбера. Если же соблюдены условия, что температура ОЖ двигателя выше 75 градусов, а авто движется со скоростью более 10 километров в час, то клапан открывается и начинает свою работу, а именно перенаправляет пары к дросселю и потом в впускную трубу, откуда они уже поступают в двигатель и сгорают. Клапан управляется импульсно, с определенной частотой, именно поэтому владельцы машин с адсорбером иногда могут слышать его работу на низких скоростях, он как бы тарахтит под капотом.

Re: Адсорбер, клапан продувки адсорбера

18 дек 2011, 04:51

schut4x4 писал: как можно обмануть контролер чтоб не выдавал ошибки ?

1. Подключить только клапан адсорбера.

Re: Адсорбер, клапан продувки адсорбера

Axen

Axen
Сообщений: 8862
Зарегистрирован: 16 авг 2010, 11:28
Откуда: 38
Автомобиль: Нива 21213., УАЗ Патриот Спорт 2010г лебёдка. Nissan Terrano PR50-023440. 1996г TD27ETi.
Имя: Геннадий.
Пол: Мужской

Re: Адсорбер, клапан продувки адсорбера

29 сен 2013, 15:47

Задолбал клапан продувки адсорбера.

А если точнее — не клапан, а сервисмены из ООО «Интей-Лада», Питер.

Крокодильчик 2131. Май 2013. Сейчас пробег 2600. До 2300 четырежды загорался индикатор «Проверьте двигатель» по причине клапана. Трижды сервис-мены просто сбрасывали память ЭБУ. Говорили — это из-за жары. Я на третий раз стал требовать более серьезной диагностики. Пообещали если опять вылетит та же неполадка — заменят клапан. В очередной раз сработало на пробеге 2200, на 2300 заменили клапан. Работу не контролировал, но в наряд — заказе написано. На 2500 опять та же картина. Тут уж жара не при чем, на улице было +6 градусов.

Вот думаю — если вправду меняли, так может не в клапане дело? От этих «умельцев» уже реального качественного ремонта не жду. Я бы и не ездил с этим клапаном, хрен с ним, но если горит индикатор неисправности — я же не знаю, какова причина?

Так вот, вопрос — как исключить из ЭСУД сигнал неисправности клапана? Тут выше совет — поставить резистор.

1.На каких проводах замерить R и соответственно его подсоединять?

2. Замерять R при выключенном зажигании? Видимо так, иначе спалим омметр?

Клапан 21214 — 1164042 — 40 ТУ 4542 — 004 — 67049760 — 2011 ЗАО НПФ «Витал»

Добавлено спустя 32 минуты 24 секунды:

А если сбросить с аккумулятора — тоже сотрется информация от клапана?

Особенности замены своими руками

Перед тем, как приступить к замене или ремонту топливопроводов, необходимо сбросить давление в системе подачи бензина к мотору. Для этого придется выполнить следующие действия.

Необходимо обесточить бензонасос, который обеспечивает подачу бензина к форсункам двигателя. Реле питания бензонасоса находится в салоне со стороны водительского сидения. При снятии крышки передней торпеды открывается блок, состоящий из четырех реле. Реле бензонасоса — третье по счету.
После отключения бензонасоса нужно «сжечь» топливо, оставшееся в системе. Для этого нужно завести движок и оставить его включенным, пока он не заглохнет из-за недостатка бензина.
Для окончательной проверки пробуют снова запустить мотор, покрутив стартер несколько секунд.

Затем переходят к демонтажу и замене неисправных элементов топливной системы. Перед этим требуется обесточить автомобиль, отсоединив минусовую клемму аккумуляторной батареи.

Демонтаж гибких шлангов выполняется из моторного отсека.

Место крепления шлангов к входной трубке обозначается желтой предупреждающей маркировкой. Требуется снять шланг с трубки, отсоединив пластиковый фиксатор и потянув шланг в противоположном направлении.
Второй конец шланга присоединяется к топливному фильтру на крепежную гайку. Открутить ее можно ключом на 10.
После осмотра мест креплений приступают к монтажу нового шланга. Он крепится аналогичным способом — конец, присоединенный к топливопроводу, присоединяется на фиксирующую гайку, другой конец — на пластиковый фиксатор.

Таким же способом меняют шланг, соединяющий выходную трубку и топливопровод бензобака.

Замена металлических элементов может потребовать использования подъемника или смотровой ямы. Магистральные топливопроводы проложены под днищем автомобиля, поэтому для осмотра на предмет повреждений понадобится фонарик.

Как уже говорилось, если поврежденный участок небольшой (не более 15 см), то его можно отрезать болгаркой и заменить на шланг. Подойдут только армированные шланги из бензостойкой резины, имеющие маркировку Fluroelastomer (фторкаучук). Шланг надевается на топливопровод, поэтому его внутренний диаметр должен равняться внешнему диаметру трубы.

Если размер удаленного поврежденного участка превышает 15 см, для замены используют металлическую трубку. В качестве соединительных элементов выступают отрезки армированного шланга, надеваемые на металлические окончания трубопровода и соединительной трубки. Длина каждого из отрезков шланга не должна превышать 10 см.

Если повреждение топливных трубок Шевроле Нивы имеет больший объем, то их ремонт нецелесообразен. В таком случае придется менять топливопроводы на новые.

Отводящая и подводящая трубки топливной магистрали снимаются достаточно просто. Для этого не нужно использовать подъемник или смотровую яму — все работы выполняются из подкапотного пространства.

Обесточить автомобиль, отключив минусовую клемму аккумулятора.
Отсоединить резиновый шланг, крепящийся к трубке на фиксатор.
Второй конец трубки открутить от топливного фильтра с помощью ключа на 10.

Магистральные топливопроводы, соединяющие бензобак с топливным фильтром, снимают после установки Шеви Нивы на смотровую яму.

Немного опустить бензобак, чтобы он не мешал демонтажу. Для этого следует используют монтажку, которой отдавливают бензобак, пока он немного не сойдет с петель крепления.
Отсоединить гибкий шланг, соединяющий магистраль с топливным фильтром. Если меняется отводящая магистраль, отсоединить шланг, соединяющий ее с отводящей трубой.
К бензобаку магистраль присоединяется с помощью пружинных зажимов. Для отсоединения потянуть трубку в противоположную сторону. После того, как зажим отсоединился, вытянуть магистраль руками.
Установить новую трубку. Если меняют магистраль подачи топлива, то ее длинный конец заводят в подкапотное пространство и прикрепляют к шлангу соединения с топливным фильтром. Другой конец присоединяют к бензобаку на пружинные зажимы.
При замене отводящей магистрали один ее конец крепят к бензобаку на зажимы, другой привинчивают к шлангу, соединяющему магистраль с трубкой отвода бензина.

Назначение и принцип работы клапана продувки адсорбера

Схема клапана абсорбера

Устройство соединено с топливным баком и управляющим клапаном автомобиля специальными трубками.

Замена клапана абсорбера своими руками

Если обнаружены признаки неисправности, требуется ремонт или замена клапана. Клапан адсорбера стоит недорого, а замену произвести несложно. Для демонтажа нужно иметь пару крестообразных отверток и знать, где находится клапан продувки адсорбера. Порядок работы:

Открыть капот и найти цилиндрическое устройство – адсорбер.
С аккумуляторной батареи снять минусовую клемму.
Отсоединить колодку проводов, нажав на фиксатор и потянув на себя.
Ослабить крепление клапана.
Штуцеры под защёлкой убрать и отсоединить шланги.
Извлечь клапан вместе с кронштейном из адсорбера.
Новый клапан устанавливается в обратном порядке.

Таким образом, даже такой небольшой элемент, как клапан адсорбера, выполняет важные функции и его неисправность может серьезно нарушить работу всего двигателя

Поэтому важно следить за состоянием своего автомобиля и вовремя проводить диагностику

Какие элементы имеет смысл ремонтировать?

Ремонт большинства деталей не предусмотрен.

Потрескавшиеся, поврежденные или забившиеся трубки бензопровода подлежат немедленной замене.
Невозможно прочистить загрязненные фильтры тонкой очистки или адсорбер. Их нужно только менять.
Забившийся фильтр грубой очистки при необходимости легко очищается. Менять его нужно лишь в случае повреждение сетки.
В некоторых случаях имеет смысл ремонт бензобака. Отверстия, появившиеся в результате физического воздействия, можно запаять или заварить. Однако при этом надо соблюдать правила безопасности. В противном случае возможен взрыв паров бензина, скопившихся в баке.
Проржавевший бензобак паять или варить не имеет смысла. Как правило, в нем наверняка найдется несколько очагов коррозии. Запаяв одну дыру, вы вскоре обнаружите новые.
Датчик уровня топлива и топливный насос также невозможно отремонтировать. Единственное исключение — плохие контакты на клемме подключения. В этом случае достаточно будет удалить коррозию или загрязнение, чтобы оживить устройство.
Ремонт форсунок заключается в очистке жиклеров. Это требует демонтажа деталей и промывки их при помощи специального очистителя. Аналогично удается восстановить работоспособность дросселя. Если промывка не помогла, детали нужно заменить новыми.
Сломанный регулятор давления проще и дешевле заменить, чем пытаться отремонтировать.

В большинстве случаев ремонт сводится к локализации неисправности и замене деталей, вышедших из строя.

Детали и расходники:

Приобретайте для замены точно такой же вместе с трубками и гравитационным клапаном, так как трубки несъемные. Устанавливайте сепаратор паров топлива в последовательности, обратной снятию.

Адсорбер системы улавливания паров топлива установлен в моторном отсеке на облицовке радиатора справа. В связи с особенностями компоновки автомобиля доступ к его креплению непосредственно на автомобиле достаточно прост.

Инструменты:

Для снятия адсорбера сожмите фиксатор быстросъемного разъема… 2. Аналогичным образом отсоедините трубку забора паров топлива от сепаратора. Первая трубка предназначена для вхождения газов.

Вторая, для выхода конденсата, поступающего в бак. Абсорбер устанавливается под капотом автомобиля. Вместе с этими клапанами — эта называется системой улавливания газов и паров бензина.

Сепаратор — предназначен для разделения паров от бензина и предотвращения попадания топлива в абсорбер.

Шипение из-под крышки бензобака ДО ЧИСТКИ КЛАПАНА АДСОРБЕРА

Гравитационный клапан аварийно — блокировочный , служит для предотвращения вытекания топлива через абсорбер при перевертывании автомобиля.

Предохранительный клапан, предназначен для защиты топливной системы и бака от деформации, при возникновении в системе улавливания газов — разряжения. Разряжение зачастую может возникнуть при работе двигателя на холостых оборотах.

Двухходовый клапан предназначен для соединения и отсоединения бака от абсорбера. Абсорбер в Шниве В то время, когда двигатель заглушен, в баке создается давление, которое возникает за счет испарения топлива.

Эти пары скопившегося газа попадают в сепаратор. Вместе с газами, туда же может и попасть бензин, и если он туда попадает, то в этот момент срабатывает блокировочный и предохранительный клапаны.

Происходит выброс газов наружу. Сепаратор отделяет пары газов от самого бензина, и под давлением, открывается двухходовый клапан.

Замена узлов системы улавливания паров топлива. Chevrolet Niva

Газы по трубке попадают в абсорбер, где начинается процесс поглощения газов активированным углем. После запуска двигателя, объем в бензобаке уменьшается, что приводит к снижению давления и происходит перекрытие двухходового клапана. Если двигатель продолжает работу на холостом ходу, то в бензобаке происходит разрежение, и под давление открывается двухходовый клапан и происходит продувка абсорбера.

Инструкции по замене

Замена продувочного клапана

При громком стуке клапана его необходимо отрегулировать. Для этого в нем предусмотрен регулировочный винт. Его головка залита эпоксидкой. Полимер предотвращает самопроизвольное откручивание винта. Нарушение цепи питания электромагнита можно устранить, почистив контакты разъема.

Работа выполняется одной отверткой в следующем порядке:

Ослабьте хомуты на штуцерах клапана.
Снимите продувочный и вакуумный шланг.
Отожмите пластиковую защелку отверткой и демонтируйте клапан продувки.
Вставьте новую деталь.
Наденьте шланги.
Затяните хомуты.

Замена адсорбера

Вам понадобится, кроме отвертки, ключ на 10. Порядок работы выполняется следующей последовательности:

Ослабьте хомуты.
Снимите шланги.
Открутите болт хомута крепления.
Достаньте адсорбер и вставьте новый.
Затяните стягивающий болт хомута крепления.
Наденьте шланги.
Затяните хомуты.

Удаление адсорбера из топливной системы недопустимо. Эта деталь компенсирует перепады давления, которые возникают при охлаждении и нагреве бензобака. Кроме того, работа продувочного клапана контролируется ЭБУ двигателя. Поэтому просто заглушить выход шланга нельзя — бортовой компьютер выдаст ошибку. Если же оставить трубку не заглушенной, пыль и грязь будут затянуты в бензобак.

Как заменить?

Самостоятельно заменить данную деталь не представляет особого труда. Если признаки неисправности адсорбера налицо, не сомневайтесь – меняйте. Это займет всего лишь несколько десятков минут. Итак, покупаем нужную запчасть (а стоит она недорого). Нам понадобятся несколько хомутов, болтов, инструменты. Да, и не забудьте заменить шланг, так как он тоже может быть «порепанным».

По требованиям новых экологических стандартов, ограничивающих содержание вредных веществ в выхлопных газах, транспортные средства должны быть оснащены системой EVAP. Это оборудование препятствует попаданию вредных топливных испарений в атмосферу. Основную функцию в системе улавливания топливных паров выполняет адсорбер

Некоторые недооценивают важность этого элемента в работе автомобиля. Однако, неисправность этого, на первый взгляд, второстепенного узла может привести к повреждению бензонасоса и отразиться на работе всего двигателя

Поэтому, специалисты рекомендуют проверять клапан адсорбера при появлении признаков неисправности мотора.

Адсорбер. Менять нельзя убирать? И что внутри! — Chevrolet Niva, 1.7 л., 2008 года на DRIVE2

Сам адсорбер практически не выходит из строя.В 99% случаев это отломилась трубочка на адсорбере в мороз у шнивы!

Полный размер

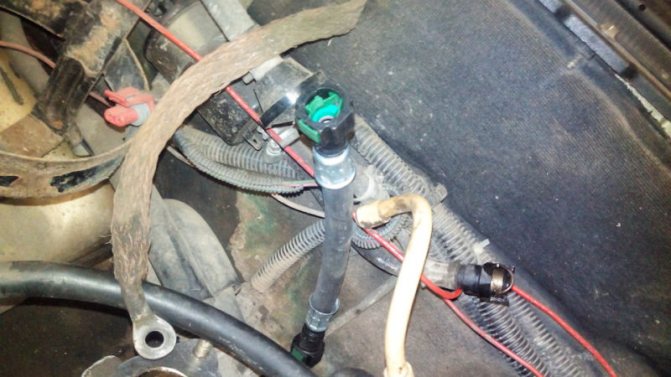

отломился штуцер на адсорбере нивы

При снятии крышки с движка в мороз очень легко повредить (отломить) этот штуцер.

Очень многие советуют «не ставить адсорбер, а просто заглушить магистраль».

Но не все так просто!

принцип действия адсорбера

А когда заводится движок, то клапан на втором шланге открывается и лишние пары дожигаются в камере сгорания.Соединять эти трубки напрямую нельзя!Куда будет сбрасываться давление? А когда клапан открыт, то что будет всасывать движок с бензобака? о_О

Можно клапан адсобера убрать, шланг на движок заглушить болтом с хомутом. Но тогда надо прошивку менять (клапан убирать из прошивки). А на шланг из бензобака фильтр топливный от классики поставить. Чтоб габость в бензобак не затягивало.Но разве не легче будет просто поменять адсорбер?!

У меня теперь вот такой:
