Сервис не нужен. диагностика авто прямо через смартфон

Carista OBD2

Carista OBD2 позволяет проверить автомобиль на наличие ошибок, удалить их или провести тесты. Как только вы подключитесь к порту OBD2 и разрешите Carista собирать данные, оно сообщит, есть ли какие-то проблемы в работе транспортного средства или нет. При отсутствии адаптера, можно ввести данные вручную. Стоит отметить, что у разработчика даже есть собственный OBD2 адаптер за 26 долларов.

Carista будет следить за основными параметрами транспортного средства, а также сообщать об ошибках в режиме реального времени. Вы также сможет удалить любую неисправность и убрать «Check» двигателя.

По сравнению с другими приложениями, Carista предоставляет доступ к усовершенствованной диагностике, например, ABS, подушек безопасности, навигации и т. д. А также вы можете настроить фары, чтобы они автоматически включались, когда запускается двигатель, или чтобы двери сами блокировались, когда авто начинает двигаться. И это только небольшая часть доступного функционала.

Доступно для Android и iPhone.

InCarDoc

InCarDoc показывает все параметры двигателя и автомобиля в реальном времени: скорость, угол поворота, температуру, давление и другие показатели датчиков.

Данное приложение позволяет рисовать графики с полученной информацией в режиме реального времени. При желании можно удалить или сохранить коды ошибок и все связанные с ними данные. Есть возможность отправки отчетов на электронную почту.

Но есть и несколько проблем, на которые жалуются пользователи — это нестабильное соединение с дешевыми адаптерами и проблемы с подключением через Bluetooth.

Доступно для Android и iPhone.

Инструкция ELM327

Итак у нас есть адаптер ELM327 Bluetooth версии 1.5, телефон на базе Android с установленной программой InCarDoc free, Автомобиль с разъемом OBD-II. Теперь можно приступить непосредственно к диагностике:

1. При выключенном зажигании (обязательно) вставить адаптер ELM327 в разъём OBD-II, при этом он подаст признаки жизни (загорится светодиодный индикатор) ;
2. Включить Bluetooth на телефоне и найти устройство под названием OBDII (название может отличаться), затем при сопряжении устройств потребуется ввести пароль: как правило это 1234 или 0000.
3. Если все получилось тогда переходим в приложение InCarDoc free и нажимаем зелененькую кнопку “Подключить” (фото слева). Если всё выполнили правильно, то неактивные разделы меню станут активными (фото справа).

Подключение к авто в программе InCarDoc free

4. Как только Вы успешно подключились к автомобилю его следует завести.5. Диагностика автомобиля. Следуйте инструкции на картинке ниже. Что бы продиагностировать автомобиль перейдите во вкладку “Диагностика”, после нескольких секунд на экране появиться список ошибок которые есть в Вашем автомобиле. Сделайте скриншот экрана с ошибками, это необходимо для их дальнейшего изучения и поиска причины их возникновения. Теперь можете смело очистить их. Следуйте инструкции ниже:

сброс ошибок авто в программе InCarDoc free

6. Эта программа имеет функции вывода динамических параметров на экран телефона в режиме реального времени. Для примера я вывел на экран Обороты двигателя на холостом ходу (можно наблюдать как они у меня плавают) и температуру охлаждающей жидкости (автомобиль только прогревался). В этой программе достаточно широкий выбор вывода динамических параметров, поэтому я использую именно её.

Вывод на экран динамических параметров авто в программе InCarDoc free

7. Что бы закончить работу со сканером ELM327 просто нажмите кнопку “Отключить” в программе InCarDoc free. Заглушите двигатель автомобиля и извлеките сам сканер из диагностического разъёма OBD-II.

На что обращают внимание при выборе автосканера?

По мнению наших экспертов, которое в целом совпадает со мнением профессионалов, все автомобильные сканеры можно поделить на две группы:

• сканеры-адаптеры;
• аппаратные сканеры.

Сканер в форме адаптера – один из наиболее распространенных типов автомобильного диагностического оборудования. Такое оборудование из-за своего удобства пользования приобрело большую популярность среди простых автомобилистов.

Сканер-адаптер довольно прост, но при этом эффективен

Аппаратный сканер – самодостаточное изделие, которое имеет собственный бортовой компьютер, способный считать все данные без помощи стороннего оборудования. Как правило, все модели такого типа оснащены собственным разъемом, которым подключают сканер к персональному компьютеру. Его используют профессионалы, зная, что его нужно время от времени обновлять. И делать это можно лишь в авторизованных сервисных центрах.

Аппаратный сканер предпочитают профессионалы из-за своей комплексной диагностики

По части функциональности профессионалы выделяют сразу три группы аппаратов для сканирования автомобиля. В таблице ниже мы объясним, в чем между ними разница.

Группа сканирующего оборудования	Описание
Дилерская	Данный вид оборудования имеет специальное программное обеспечение. Оно отличается тем, что подходит для одной марки и модели автомобиля. Это даёт возможность более тонкой диагностики и настройки автомобиля, однако цена на этот аппарат крайне высокая.
Марочная	Считается профессиональным оборудованием, но при этом он стоит меньше дилерского. Опять же в сравнении с дилерским оборудованием марочное обладает меньшей функциональностью. Заложенное ПО для диагностирования рассчитано на конкретные автомобили одной марки.
Мультимарочная	В отличие от марочного и дилерского сканера, данная группа аппаратов подходит для большинства марок автомобилей. Считается наиболее универсальной группой из всех.

Нужно понимать, что нет такой модели сканера, которая ко всему бы подошла

В процессе выбора данного автомобильного оборудования нужно все время помнить: его стоимость и качество ПО имеют прямое отношение друг к другу. Чем лучше ПО, тем дороже будет стоить оборудование. Точно так же можно сказать о количестве задач и глубине ПО. Чем глубже и шире программное обеспечение, тем больше задач устройство может выполнять.

Покупка автомобильного сканера требует учета программного обеспечения, вшитого в само оборудование

В общем, получается такой общий вывод: лучше всего брать мультимарочный автомобильный сканер, поскольку он:

• будет работать с большей частью автомобилей;
• прост в управлении;
• не требует постоянного обновления.

Но бывают ситуации, когда нужны конкретные особенности сканера. Например, если у него имеется беспроводной интерфейс, значит к сканеру можно подключить ноутбук, планшет или смартфон по протоколу Bluetooth или же Wi-Fi

Если нужно проводное подключение, то важно найти модель с разъемом для такого дела. Если же важно удобство использования аппарата, то нужно брать такую модель, которая проста в управлении

Некоторые особенности оборудования делают его использование гораздо проще

Лучшие приложения OBD2

Самый удобный вариант использования адаптера – интеграция его в автомобиль и управление его функционалом при помощи мобильного приложения. В Play Market нет единого приложения для управления OBD2. Зато представлены варианты от различных разработчиков, так или иначе отличающиеся друг от друга. Вместе выберем наиболее подходящее приложение для автомобиля.

1. Carista OBD2

Одно из самых популярных приложений, предназначенных для проведения самостоятельной диагностики.

• Сразу же после подключения Carista автоматически запускает поиск ошибок.
• После непродолжительного поиска приложение предложит провести тесты в указанных роботом областях, удалить ошибки или предложить варианты их исправления.

Интерфейс в программе на любителя. Пригодится знание английского и определенные знания в области внутреннего устройства автомобиля. Разработчик продает собственные OBD2 адаптеры по 25.99 долларов за штуку, однако в России и странах СНГ их найти тяжеловато.

Преимуществом приложения можно назвать высокую точность показателей, а также возможность убирать загоревшийся «Check».

К тому же, на некоторых моделях автомобилей Carista предоставляет пользователю функционал в области настройки функций авто (фары, блокировка дверей и прочее). Список моделей есть на официальном сайте.

2. InCarDoc

Приложение, в котором чувствуется оригинальный подход разработчиков.

Помимо интерфейса в зеленых тонах, наше внимание привлекают сразу виртуальная приборная панель с датчиками и графиками. Все они работают в режиме реального времени, показывая:

• скорость
• температуру
• давление
• -угол поворота колес автомобиля.

Также InCarDoc позволяет сохранить все данные об ошибках, их коды и сопутствующие показатели датчиков. Это может пригодиться в том случае, если для исправления последних вы решили поехать в сервис.

3. Toad PRO

Приложение не самое просто в использовании, однако обладает двумя существенными преимуществами: оно совместимо с огромным количеством автомобилей, и оно может распознавать больше 15 000 ошибок. Если собираетесь отправлять данные мастеру, то Toad PRO – лучший выбор.

Измеряет:

• ошибки двигателя;
• ошибки электроники;
• ошибки прочих систем автомобиля.

4. Torque Pro

Самое распространенное приложение для самостоятельного анализа работы двигателя. Да, Torque Pro специализируется на диагностике только двигателя автомобиля. Однако это совсем не значит, что у вас его не должно быть на телефоне!

Удобный красочный интерфейс, понятные обозначения делают использование очень удобным.

Torque Pro умеет:

• Определять и отслеживать расход топлива;
• Предоставлять информацию о нагрузках;
• Выводить данные по количеству оборотов;
• Локально диагностировать топливную систему;
• Определять и анализировать расход.

У приложения еще очень много функций, и оно способно стать отличным дополнением к основному диагностическому софту для Android.

5. ScanTool AutoEnginuite

Не обошли мы стороной и пользователей iOS – ScanTool AutoEnginuite совместима и с ними! Отличное приложение с множеством датчиков и широкой базой определяемых неисправностей на самых разных моделях автомобилей.

Составляет:

• графики с ошибками двигателя;
• графики с ошибками электросистемы;
• графики с ошибками прочих систем.
• удобные таблицы для обработки.

6. OBD II Auto Doctor

По отзывам не только пользователей, но и автомастеров со всего мира, OBD II Auto Doctor – лучшее приложение для диагностики и удаления ошибок, ведь оно определяет до 14 000 неисправностей! Однако для неопытного пользователя может быть местами сложным.

Определяет:

• скорость;
• температуру двигателя;
• давление в двигателе.

7. Movi/Movi Pro

Бесплатная версия диагностирует большинство ошибок, платная же способна их устранить. Очень простой интерфейс и высокая точность показателей – несомненные преимущества программы. Однако цена заставляет задуматься над конкурентоспособностью проекта. Для начала попробуйте бесплатную Movi.

Определяет уровни:

• разгона;
• разогрева;
• подъема температуры.

Провести самостоятельную диагностику ошибок и неисправностей своего автомобиля может каждый владелец. Для этого существует незаменимый помощник – адаптер OBD2. Выбирайте приложение для работы с ним и вперед – убирать ошибки системы.

Что нужно для диагностики

Для самостоятельной диагностики автомобиля требуется три вещи. Это смартфон или компьютер, специальное приложение и адаптер для подключения к диагностическому разъему в машине.

Смартфон или компьютер

Для диагностики можно использовать смартфон или компьютер. Если автомобиль старый, подключиться к нему можно будет только с помощью ПК и специального проводного адаптера. У машин моложе 10–15 лет (в зависимости от марки и производителя) диагностику можно провести с помощью смартфона или планшета, подключенного через беспроводной диагностический модуль.

Есть также специальные автомобильные сканеры. Это универсальные устройства со встроенным адаптером. Они поддерживают большинство стандартов передачи данных с диагностической шины автомобиля. Такие устройства — профессиональное решение, которое используют в сервисах и автомастерских.

Автомобильный сканер

Для базовой диагностики достаточно будет смартфона или компьютера, но если вы решили купить профессиональный комплект, рекомендуем этот сканер с AliExpress. У него простой интерфейс, есть русский язык, а еще он подойдет для большинства марок авто.

Приложение для диагностики

Приложений для диагностики автомобилей много. Их можно разделить на две условные категории: универсальные и созданные под конкретную марку автомобилей. Чаще всего универсальные решения — это программы для iPhone и устройств на Android. Они подключаются к машине с помощью беспроводного адаптера и могут считывать коды ошибок, а также в реальном времени показывать параметры автомобиля.

Примеры приложений из App Store: EOBD Facile, Car Scanner ELM OBD2, OBD Auto Doctor и другие. Они условно-бесплатные: базовые функции доступны бесплатно, но за доступ к расширенным инструментами придется платить.

Приложения для диагностики автомобиля

Созданные для конкретной марки или группы авто приложения позволяют выполнять глубокую диагностику и менять настройки блоков и систем автомобиля. Таким ПО пользуются в официальных сервисных центрах или крупных мастерских. Стоит профессиональный софт дорого, но в комплекте обычно продается также оригинальный адаптер. Например, полупрофессиональный набор для диагностики автомобилей концерна VAG обойдется в минимум 6 тыс. рублей. Профессиональные решения стоят от 36 тыс. рублей.

Важно! Мы не советуем скачивать сомнительные версии профессионального ПО в обход официальных сайтов. Во-первых, зачастую это незаконно взломанные версии платных приложений

Во-вторых, адаптеры не всегда работают с такими программами.

Адаптер для подключения

Подключиться к диагностическому разъему можно по проводу, Bluetooth или Wi-Fi. Чем старше автомобиль, тем сложнее найти нужный адаптер. Например, для 20-летнего автомобиля VAG-группы потребуется специальный кабель с поддержкой K-линии — диагностической шины, которая использовалась до начала применения стандарта CAN (Controller Area Network).

С новыми автомобилями проще — они поддерживают беспроводные адаптеры. Такие сканеры удобно использоваться со смартфоном или планшетом: создаете пару по Bluetooth, подключаетесь к автомобилю и запускаете поиск неисправностей. Также можно использовать для подключения сеть Wi-Fi и компьютер. Это удобнее, чем соединение по кабелю: не нужно искать драйвера, копаться в настройках портов компьютера или менять параметры Windows. А еще беспроводные модули обычно подходят для машин разных марок. Если у вас сравнительно новая машина, можете покупать беспроводной адаптер ELM327.

Беспроводной адаптер для диагностики

Подключение адаптера OBDII

В Европе этот разъем появился только в начале двухтысячных годов. Сегодня вы уже не встретите автомобиля без «On-board Diagnostic 2»-системы, разве только на японских автомобилях 90-х годов выпуска. Для СНГ-автосегмента этот разъем стал обязательным в 2008 году.

OBD2 – простой и за счет этого довольно мощный инструмент исправления настроек и сброса ошибок, а также диагностики неисправности в автомобиле. Что самое интересное – он позволяет провести диагностику или сброс ошибок самостоятельно, не прибегая к помощи мастеров сервисов.

Как подключить (схема):

Шаг 1. Для того, чтобы начать подключение адаптера, убедитесь в том, что у вас именно тот сканер, про который мы говорим. Его полное название OBD2 ELM327, а самый распространенный тип подключения к нашему переносному электронному устройству на базе Android (смартфону или планшету) – Bluetooth.

Шаг 2. Далее находим в автомобиле разъем OBD2. Если вам не удается его найти, то откройте техническую инструкцию по эксплуатации автомобиля или просто «загуглите» местонахождение разъема в вашей модели автомобиля.

Шаг 3. Вставьте адаптер в разъем. Его форма имеет фигуру закругленной трапеции. Если у адаптера есть кнопка включения – смело нажимайте ее. Далее необходимо включить зажигание или осуществить пуск двигателя автомобиля.

Установка Bluetooth-соединения мультимедийного устройства и адаптера.

Шаг 4. Откройте настройки телефона и найдите раздел Bluetooth. В некоторых моделях мультимедийных устройств поиск новых подключений начнется автоматически, а где-то необходимо будет начать его вручную, нажав на «Поиск» или «Поиск новых устройств».

Шаг 5. В списке, который будет показан вам по результатам поиска, найдите Ваш адаптер OBD2. Название может быть моделью адаптера, а может носить «имя» фирмы-производителя. В любом случае, не спутаете. Главное не перепутать его с мультимедийной системой автомобиля и не выбрать MY CAR или название модели авто.

Шаг 6. Нажмите на адаптер. Если потребуется, то отыщите его в документации к адаптеру. Обычно это 4 повторяющиеся цифры: «0000» или «1111».

?Доработка K—Line адаптера для диагностики АБС и подушек безопасности

Если Вы собираетесь проводить диагностику только системы управления двигателем (силовой установки) и не собираетесь это делать с другими системами ( АБС и подушки безопасности), то базовый адаптер без переключателя Вас вполне устроит. А если Вам важна диагностика не только двигателя, то адаптер придётся доработать.

Дело в том, что в разъеме диагностики ODB2 показания двигателя снимаются с 7-го контакта колодки, а АБС и подушки безопасности с 12-го и 13-го соответственно.

Поэтому необходимо установить переключатель между этими контактами, чтобы переподключаться к тому или иному контакту колодки диагностики.

Другими словами, и более понятно это можно объяснить так — на плате адаптера есть только один сигнальный вход. А у автомобиля три сигнальных выхода (силовая установка — 7 контакт, АБС — 12 контакт и подушки безопасности — 13 контакт). И нам необходимо тот единственный вход адаптера подключать к колодке диагностики, в зависимости от необходимости, либо к выходу силовой установки, либо к выходу АБС, либо к выходу подушек.

Большинство магазинов продают адаптеры уже с переключателями, но немного дороже. В конце статьи есть ссылки на продавцов.

Вот схема переделки

Также был поднят вопрос о последовательности действий при подключении адаптера. Как выяснилось, на этом этапе также возникают вопросы и проблемы с тем, что диагностическая программа отказывается «видеть» адаптер. Честно сказать, у меня таких проблем никогда не возникало и у меня нет чёткого алгоритма, что подключать и в каком порядке. Всегда всё работает, в независимости от последовательности действий. Поэтому возможно дело связано с программным обеспечением и драйверами, установленными в каждом конкретном случае.

В связи с этим, я предлагаю скачать драйвера для адаптера на чипе FTDI, которыми пользуюсь лично я. Возможно это решит Вашу проблему. Скачать драйвера можно на следующем шаге, связанным с установкой драйверов. Либо скачать прямо сейчас — Driver

Программы для диагностики автомобилей на русском языке, совместимые с автосканером ELM327 Bluetooth ODB2

Автосканер ELM327 совместим с достаточно большим количеством программ для диагностики автомобилей на русском языке (как платных, так и бесплатных). Мы рассмотрим лишь три самых популярных приложения, работающих под управлением ОС Андроид, и поддерживающих передачу данных по протоколу Bluetooth.

Обычно программное обеспечение (как под Android, так и под Windows) идет в комплекте с автосканером на CD-диске, но его также можно без проблем скачать на планшет или смартфон из Google Play.

1. Torque (версии Lite и Pro)

В Google Play приложение Torque доступно в двух вариантах – бесплатном Lite и полном Pro. В части функциональности возможности Torque Pro интереснее, но для проверки работоспособности автосканера и его совместимости с вашим автомобилем можно использовать и бесплатную версию, тем более что она тоже может показывать многие параметры и выполнять сброс ошибок.

Основные возможности программы Torque:

• Диагностика ошибок Check-Engine;
• Отображение параметров в реальном времени на виртуальной приборной панели;
• Диагностика датчиков кислорода;
• Предупреждение о критических значениях параметров;
• Ведение логов с широким выбором параметров;
• Приблизительный расчет стоимости поездок, расхода бензина;
• Запись видео поездки с наложением карты и показания датчиков (с помощью плагина TrackRecorder);
• Telnet-сервер для непосредственного взаимодействия с адаптером (для разработчиков).

К недостаткам программы можно отнести лишь частичную русификацию (даже в платной версии), но несмотря на это, данное приложение имеет больше всего положительных отзывов в сервисе Google Play.

Видео-инструкцию по работе с приложением Torque смотрите в конце этой статьи.

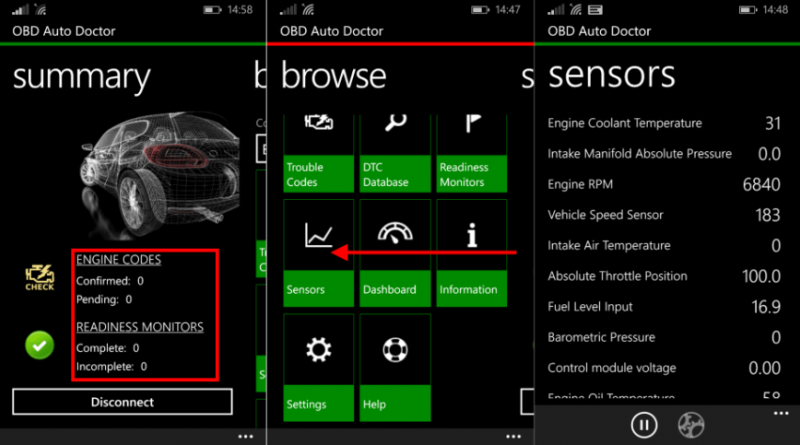

2. OBD Авто Доктор

Принцип работы приложения OBD Авто Доктор, как и всех подобных программ – это чтение динамических и сохраненных параметров из блока управления двигателем (ECU) автомобилей поддерживающих стандарт OBD2. Отличная программа на русском языке для диагностики автомобилей, как отечественного, так и иностранного производства, при помощи автосканера ELM327.

Возможности приложения OBD Авто Доктор:

• Чтение ошибок и их расшифровка (DTC память);
• Стирание ошибок (погасить лампочку MIL – Check Engine), а также других сохраняемых параметров;
• Чтение параметров в режиме реального времени:
  • Обороты двигателя;
  • Нагрузка двигателя;
  • Температура охлаждающей жидкости;
  • Состояние топливной системы;
  • Скорость движения автомобиля;
  • Долгосрочный расход топлива;
  • Абсолютное давление воздуха;
  • Опережение зажигания;
  • Температура всасываемого воздуха;
  • Массовый расход воздуха;
  • Положение дроссельной заслонки;
  • Лямбда-зонд (коррекция режима двигателя);
  • Давление топлива;
  • И другое – зависит от конкретного автомобиля.
• Чтение VIN номера кузова.

Приложение полностью на русском языке, имеет порядка 10 тысяч положительных отзывов в Google Play и распространяется разработчиком бесплатно.

3. OpenDiag Mobile

OpenDiag Mobile – это мобильное приложение проекта OpenDiag, разработанное под Андроид. Оно предназначено для диагностики автомобильных систем инжекторных автомобилей российского производства, с применением адаптеров ELM 327. По функционалу приложение OpenDiagMobile, на наш взгляд, обладает наиболее широкими возможностями, в сравнении с аналогичными программами.

Перечень поддерживаемых OpenDiag Mobile блоков по протоколу Bluetooth:

ВАЗ:

• BOSCH M1.5.4 R83
• BOSCH M1.5.4 E2
• BOSCH MP7.0 E3
• BOSCH MP7.0 E2
• BOSCH M7.9.7 E3/E4
• BOSCH M7.9.7 E2
• BOSCH ME17.9.7
• Январь-5 R83
• Январь-5 E2
• Январь 7.2 E2
• Ителма VS5.1 E2
• Ителма VS5.1 R83
• Ителма/Автэл M73 E3
• Ителма M74
• Ителма M74K (Классика)
• Ителма M74CAN
• Ителма M74CAN MAP
• Ителма M75

ГАЗ / УАЗ:

• Микас VS8 E2
• Микас 11 E2

ЗАЗ:

• Микас 10.3/11.3
• Микас 7.6

Приложение полностью на русском языке, имеет несколько тысяч положительных отзывов в Google Play и распространяется разработчиком бесплатно.

Как работает OBD сканер автомобиля

Нашел довольно интересную программу Car Scanner ELM OBD2. Утилита бесплатная, а при помощи встроенной покупки можно отключить рекламу, разблокировать пару незначительных опций и отблагодарить разработчика.

Как настроить работу по смартфону: подключаем сканер к OBD2 разъему автомобиля, включаем зажигание, запускаем приложение сканера на iPhone и подключаемся к нему.

Можно просто повернуть ключ в первое положение для подачи питания на электроприборы. Однако, в таком случае часть возможностей сканера, которые связаны с работой механизмов и агрегатов, будет недоступна.

Теперь можно работать со сканером через приложение. После разрыва связи (если заглушить авто или выйти за пределы действия bluetooth) переподключение будет происходить автоматически.

Сканер будет действовать аналогично Bluetooth-модулю в аудиосистеме автомобиля. В некоторых сценариях можно не отключать сканер, эксплуатируя машину вместе с ним.

Сканер не только способен работать с ошибками центрального компьютера. Он умеет добираться до самых дальних узлов и агрегатов, считывать их показатели, замечать отклонения от нормы.

Вот пять основных возможностей таких сканеров:
