Двигатель lexus gs 2ar-fe/fse/fxe

Что не так с одноразовым двигателем Toyota 2.4 (2AZ-FE)?

Toyota Camry 40-й серии – один из самых популярных и востребованных автомобилей на вторичном рынке. Почти все предлагаемые экземпляры оснащены 2,4-литровым двигателем. В этой статье мы расскажем о нюансах и проблемах этого силового агрегата.

2,4-литровый двигатель носит индекс 2AZ-FE и, соответственно, относится к семейству AZ, которое появилось на «Тойотах» в 2000 году.

Блок двигателя 2AZ-FE алюминиевый, с помещенными в него гильзами и открытой рубашкой системы охлаждения. Мотор оснащен двумя балансирными валами.

В ГБЦ, отлитой из алюминиевого сплава, находятся 16 клапанов, приводимые двумя распредвалами. Впускной распредвал оснащен фазовращателем VVTi. В приводе ГРМ используется довольно долговечная цепь. Однако двигатель 2AZ-FE все же требует специфического обслуживиния: тепловые зазоры клапанов нужно проверять и регулировать каждые 100 000 км, т.к. гидрокомпенсаторов в их приводе нет.

Этот двигатель встречается не только на Camry, но и на всех переднеприводных Toyota. В том числе и на гибридных.

До 2008 года двигатель 2AZ-FE выпускался без изменений. Его мощность составляет 160 л.с. Небольшая модернизация случилась в 2008 году: степень сжатия подросла с 9.6 до 9.8, а мощность достигла 166 л.с.

Гибридный вариант этого 2,4-литрового мотора носит индекс 2AZ-FXE. Этот двигатель работает по циклу Миллера, отличается поршнями, распредвалами и программой управления. Такой мотор выдает 130 л.с. и обладает геометрической степенью сжатия 12:5 (реальная степень сжатия, разумеется, ниже).

Почему одноразовый?

Инженеры Toyota подверглись общей тенденции и не предложили для этого двигателя никаких ремонтных размеров поршней, колец и вкладышей. Поэтому при любых проблемах с цилиндро-поршневой группой приходится сопоставлять стоимость «творческой» расточки или гильзовки и покупки контрактного мотора.

Вообще 2,4-литровый двигатель 2AZ-FE может пройти более полумиллиона км без существенных проблем. Однако он не лишен врожденных дефектов, о которых нужно знать.

Почему «срывает голову»?

Головка блока цилиндров двигателя 2AZ-FE очень термонагруженная и при высокой нагрузке на двигатель (езда в пробках летом, затяжной подъем в гору в жару) она перегревается, что приводит к деформации. Как говорят, ГБЦ «становится домиком».

Нарушается герметичность прилегания ГБЦ и ее прокладки к блоку. В этом случае из открытой рубашки охлаждения блока антифриз моментально прорывается в цилиндры.

Газы из цилиндров наоборот рвутся в систему охлаждения: появляются «газики» в расширительном бачке и парение из выхлопной трубы.

Разумеется, это усложняет ремонт и увеличивает расходы. Приходится нарезать новую резьбу либо вставлять резьбовые втулки (ввертыши) и «прикручиваться» к ним.

Проблема была признана компанией Toyota. Немало блоков двигателей 2AZ-FE были заменены по гарантии.

С 2006 года начался выпуск модернизированных блоков с оптимизированной циркуляцией охлаждающей жидкости в его верхней части.

Причины жора масла

Двигатель 2AZ-FE отличается повышенным расходом масла на угар. Причины «масложора» разные:

• Двигатели 2AZ-FE для североамериканского рынка (много таких машин было ввезено из США) с конвейера получили неудачные маслосъемные кольца. Солидный жор масла начинался после пробега в 80 000 км (50 000 миль).
• Масляным аппетитом обладают двигатели 2AZ-FE, выпущенные с 2006 года. У таких моторов улучшенный блок, на котором резьба для болтов ГБЦ держится гораздо лучше. Однако из-за просчетов и дефектов такие моторы более охотно расходуют масло. Для устранения проблемы предлагается менять все поршни в сборе.
• Еще одна причина повышенного расхода масла также была объяснена производителем. Как оказалось, из-за конструктивных особенностей агрегата 2AZ-FE при торможении двигателем возникает сильное разряжение во впускном коллекторе. Из-за этого масло буквально засасывается во впуск и сгорает в цилиндрах.
• Расход масла на двигателе 2AZ-FE увеличивается с пробегом из-за естественного износа стенок цилиндров и маслосъемных колец. Иногда удается обойтись только заменой поршней и колец. Но обычно к такому ремонту не прибегают и продолжают эксплуатировать двигатель. Тогда уже ситуация может дойти до того, что цилиндры пойдут эллипсом, увеличится зазор между стенками и поршнями. В результате двигатель 2AZ-FE начнет работать со стуком поршней. В этом случае – либо ремонт двигателя, либо перегильзовка тонкостенного блока.

Техническая структура

На момент создания двигатель Тойота 2.5 2AR считался одним из самых инновационных, поскольку в нем применили легкосплавный гильзованный блок из алюминия. Для охлаждения применили открытый тип рубашки.

Проставка в блоке цилиндров

Литой картер, который использовался в качестве верха масляного поддона, прикреплен к блоку цилиндров. А для снижения нагрузки в поршневой системе при максимальном давлении предусмотрен 10-миллиметровый дезаксаж (смещение оси) для коленчатого вала.

Сам коленвал наделен:

• 8 противовесами;
• шейками с уменьшенной шириной;
• отдельными крышками на коренных подшипниках.

Коленвал и балансировочный механизм

От него к балансирному механизму с полимерными шестеренками предусмотрена приводная шестеренная передача. Таким узлом инженеры комплектуют четырех цилиндровые моторы Тойоты объемом, превышающим 2 л.

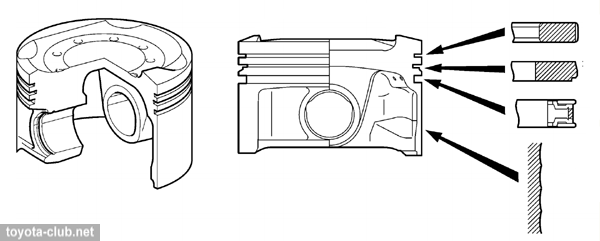

Структура легкосплавных поршней Т-образная с рудиментарной юбкой. На канавке компрессионного кольца анодированный слой, а для его кромки использовано покрытие, нанесенное по технологии конденсации паров. Соединение поршней с шатунами происходит за счет плавающих пальцев.

b — алюмитовое покрытие, с — полимерное покрытие, d — PVD покрытие

Для интенсивной циркуляции охладителя в рубашке охлаждения присутствует проставка. Подобное строение помогает равномерно распределить термонагрузку, улучшить теплоотвод в верхней части цилиндров.

Распредвалы установлены отдельно в специальный корпус, монтирующийся на ГБЦ отдельно для упрощения обслуживания. Для регулировки зазоров клапанов применены гидрокомпенсаторы вместе с роликовыми толкателями или рокерами. Для подвода смазки к ним в крышке головки имеется магистраль.

Привод ГРМ цепной, однорядный. Для проверки гидронатяжителя и стопорного механизма, которые расположены с внутренней части крышки, есть сервисное отверстие. Смазывается привод отдельно с помощью масляной форсунки.

1 — звездочка впускного вала, 2- демпфер, 3, 4 — впускной и выпускной валы соответственно, 5 — рокер, 6 — башмак, 7 — натяжитель, 8 — звездочка выпускного вала, 9 — успокоитель, 10, 11 — впускной и выпускной клапана соответственно, 12 — гидрокомпенсатор

От всех предшественников серию 2AR отличает одна черта – это установка приводов изменения фаз газораспределительного механизма на распредвалах и клапанах впуска и выпуска. Диапазон показателей для впуска в пределах 50 градусов и 40 для выпуска.

Циклоидный шестеренный масляный насос приводится в движении цепью, идущей от коленвала. В самом блоке есть масляные форсунки, которые «работают» на смазке поршней.

Для масляного фильтра, закрепленного под мотором вертикально, предусмотренные разборные кассеты. Такое строение довольно экономичное, поскольку сменные картриджи дешевле устройства.

Масляный фильтр разборный

1AR-FE

1AR-FE
Overview
Manufacturer	Toyota
Layout
Displacement	2,672 cc (163.1 cu in)
Cylinder bore	90 mm (3.543 in)
Piston stroke	105 mm (4.134 in)
Block material	Aluminium alloy
Head material	Aluminium alloy
Valvetrain	DOHC
Compression ratio	10.0:1
Combustion
Fuel system	EFI
Fuel type	Petrol (gasoline)
Output
Power output	182–187  (136–139 kW)
Torque output	182–186 lb⋅ft (247–252 N⋅m)

A 2.7 L version of the AR family, first released in the Venza and Highlander in late 2008.

Applications:

• Toyota Venza AGV10/15, 185 PS (136 kW; 182 hp)@5800, 247 N⋅m (182 lbf⋅ft)@4200
• ASU40, 190 PS (140 kW; 187 hp)@5800, 252 N⋅m (186 lbf⋅ft)@4100
• Toyota Sienna ASU40, 190 PS (140 kW; 187 hp)@5800, 252 N⋅m (186 lbf⋅ft)@4100
• Lexus RX AGL10, 138 kW (188 PS)@5800, 252 N⋅m (186 lbf⋅ft)@4200

Общие конструктивные особенности

Dual VVT-i

Технические характеристики автомобиля Toyota FunCargo Тойота ФунКарго 1.5 AT 106 л.с.

Эта система имеет корни еще с далекого 1996 года, так что в ее надежности сомневаться не стоит. Cуть работы заключается в том, чтобы дать большое количество момента как на низких, так и на высоких оборотах. Это является огромным достоинством, потому что обыкновенные моторы имеют максимальный прирост мощности либо только на низких, либо только на высоких оборотах.

На низких оборотах клапаны открываются меньшими кулачками, давая прирост мощности именно в этот период. Когда обороты возрастают, давление масла в блоке увеличивается, выдвигая кулачки побольше. На больших оборотах уже они открывают клапаны.

ACIS

Суть работы заключается в разделении впускного коллектора на две части специальной заслонкой. При помощи электроники она способна открываться под разными углами, в зависимости от режимов работы двигателя. Так же как система Dual VVT-I, ACIS увеличивает крутящий момент как на низких, так и на высоких оборотах.

Чугунные гильзы

Это очень важное достоинство, увеличивающее ресурс двигателя. Несмотря на то, что блоки цилиндров сделаны из алюминия, внутри них находятся высокопрочные чугунные гильзы, стойкие к износу. Они имеют специальную форму, для того чтобы производился лучший теплоотвод

Таким образом, в Toyota получили легкий алюминиевый двигатель, ресурс у которого такой же, как в чугунном

Они имеют специальную форму, для того чтобы производился лучший теплоотвод. Таким образом, в Toyota получили легкий алюминиевый двигатель, ресурс у которого такой же, как в чугунном.

6 AR-FSE (2.0)

Самый распространенный движок на Камри, потому что идет в самых дешевых комплектациях и отличается экономичностью. Объем двигателя – 2 литра. Из поколения в поколение Toyota ставили агрегат 1 AZ, немного изменяя его конструкцию, однако 6 AR-FSE претерпел сильные изменения и стал гораздо технологичнее. Благодаря наличию дополнительных форсунок во впускном коллекторе и комбинированному впрыску, он стал гораздо экономичнее и быстрее. Такое усложнение конструкции сказалось на запасе прочности, но он все равно остался большим: 350 тысяч километров.

Название	Мощность/ крутящий момент	Литраж	Количество цилиндров/ клапанов	Разгон/расход	Привод ГРМ	Рекомендуемое топливо/масло
6 AR-FSE	150/199	2.0	4/16	10.2/7.2	Цепь	АИ-95/5W30, 0W30

2 AR-FE(2.5)

Объем двигателя – 2.5 литра. Несмотря на то, что этот агрегат мощнее, он проще и надежнее двухлитрового собрата. Если 6 AR был сделан для комфортного передвижения по городу, то 2 AR уже может похвастаться динамикой.

Название	Мощность/ крутящий момент	Литраж	Количество цилиндров/ клапанов	Разгон/расход	Привод ГРМ	Рекомендуемое топливо/масло
2 AR-FE	181/231	2.5	4/16	9,0/8	Цепь	АИ-95/5W30, 0W30

2 GR(3.5)

Самый мощный и редкий мотор Тойота серии 2 GR объемом в 3.5 литра. Благодаря большому литражу и двухвальной системе газораспределения выдает 249 лошадиных сил.

Такой движок ставился на Land Cruiser Prado и уже успел зарекомендовать себя как надежный и мощный. Из-за большого запаса прочности при помощи чип-тюнинга с 2GR можно снять 400 лошадиных сил. Но есть ли в этом смысл?

Проблема заключается в том, что 2 GR рассчитан на полный привод, в то время как на Camry – передний. Из-за такой большой мощности, приходящейся всего на два колеса, машина будет постоянно прошлифовывать колесами, а зимой это вытекает в настоящую проблему. В результате получается, что передняя резина изнашивается гораздо быстрее задней.

2 GR имеет V-образную конструкцию шести цилиндров. Несмотря на большее количество цилиндров, он сделан по такой же технологии, что остальные движки серии.

Большое количество клапанов будет в полной безопасности благодаря цепному приводу ГРМ.

Название	Мощность/ крутящий момент	Литраж	Количество цилиндров/ клапанов	Разгон/расход	Привод ГРМ	Рекомендуемое топливо/масло
2 GR	249/346	3.5	6/24	7.1/13.2	Цепной	АИ-95/5W40, 0W30

Недостатки поломки и проблемы Тойота 2AR FE

Пришедший на замену 2AZ FE двигатель 2AR FE стал полноценным силовым агрегатом. Это достойный и надежный мотор, который при должном уходе пройдет до полумиллиона километров.

Из недостатков опытные механики выделяют следующие проблемы:

• течь насоса, которая обычно обнаруживается после 150 тысяч километров пробега;
• шумы и постукивания муфты VVTi на холодную. Это детская болезнь данного типа моторов, которую не смогли убрать инженеры. Образуются из-за особенностей конструкции двигателей 2AR FE;

Последнюю проблему обычно решают заменой муфты, но не на всех силовых агрегатах новая муфта перестает стучать. Так что автовладельцу, на машине которого проявилась эта болезнь, придется смириться.

Из-за тонкостенного алюминиевого блока цилиндров модификации двигателей 2AR FE являются одноразовыми. Они не подлежат капитальному ремонту и расточке цилиндров. Опытные механики говорят, что силовой агрегат сделан добротно, поэтому постоянный уход и ежегодное профилактическое техническое обслуживание подарят двигателю лишние 200 тысяч километров пробега.

Цепь газораспределительного механизма имеет низкий жизненный ресурс. Всего 150 000 километров. Однако опытные механики советуют проверять ее каждые 50 тысяч, чтобы не было сколов или трещин. Обрыв цепи приводит к загибу клапанов. Это грозит покупкой нового или контрактного мотора.

Опытные автовладельцы отмечают, что после пробега в 100 000 километров, наблюдается падение компрессии. Обычно происходит из-за использования плохого топлива или загрязненных фильтров.

Опытные механики также не рекомендуют тюнинговать атмосферную модель двигателя 2ARFE. Потому что это овощной силовой агрегат, который бесполезно модифицировать и разгонять на нем мощность.

А опытные автовладельцы подтверждают, что проще купить нормальный автомобиль с турбированным мотором. А тюнинг подобного двигателя не стоит денег. Хотя многие умельцы умудряются оснастить движок турбокитами типа garret T3. Говорят помогает и увеличивает мощность в несколько раз. Главное покупать вместе с турбо кит кованые поршни, чтобы они дольше выдерживали нагрузку и мотор смог пройти больше 300 000 километров.

Плюсы и минусы

Судя по отзывам автовладельцев у двигателя 1AZFE есть две признанные заводом-производителем проблемы:

• жор масла;
• неисправности блока цилиндров.

Это два главных минуса. К недостаткам 1AZFE относятся следующие неприятности, вытекающие из предыдущих двух проблем и возникающие сами по себе в следствие длительной эксплуатации мотора:

• вибрирует на холостых ходах. Чтобы исправить данную проблему, автовладельцу приходится прибегать к чистке системы подачи топлива, установки новых подушек. Подобные действия решают проблему ненадолго;
• мотор начинает дергать после пробега в 50 тысяч километров. Во впускном коллекторе образовался нагар. Следует его почистить. Иногда помогает замена лямбда-зонда;
• плавающие обороты. Начинается жор масла и топлива. Частая проблема 1AZFE. Неисправность возникает по вине системы EGR, установленной еще с завода. Следует обратиться в хороший сервис-центр и отключить систему;
• срывается резьба головки блока цилиндров (ГБЦ). Основная проблема, после которой мотор идет на капитальный ремонт. Возникает после пробега в 200 тысяч километров. При эксплуатации без мер профилактики может произойти ранее, чем после 200 тысяч. Полностью сбивается геометрия устройства, начинает скапливаться антифриз.

Из положительных сторон 1AZFE следует отметить:

• хорошая служба топливной системы;
• надежная ГРМ при пройденных 100 тысяч километрах;
• из мер профилактики нужно только вовремя менять свечи и поддерживать необходимый уровень масла в двигателе 1AZFE.

Автовладельцы также жалуются на высокую стоимость ремня генератора и других комплектующих. А масляный фильтр, свечи должны быть оригинальными. Подделки или китайские аналоги не подходят.

Главные рекомендации по эксплуатации

Чтобы продлить срок службы механизмов, необходимо позаботить о благоприятных условиях эксплуатации агрегата.

Избегайте применение некачественного топлива или масла, которые так необходимы для полноценного функционирования любого мотора. Даже незначительное количество серы, которая может оказаться в составе бензина, может стать причиной износа прецизионных сопряжений, словно от абразивного порошка.
Чтобы не столкнуться с проблемой протечки бензина из ТНВД в масляный картер, рекомендуется постоянно контролировать показатель уровня масла. Для этого не обязательно иметь приборы, все делается на ощупь. Если уровень растет, то стоит провести диагностику состояния насоса.
Впускная система должна быть под контролем. Поэтому необходимо обеспечить ее полноценную прочистку

Для этого необходимо прогнать силовой агрегат на больших оборотах, что позволит избавиться от возможного нагара на деталях ШПГ.
При замене ремня ГРМ важно следить за совпадением меток звездочек на крышках передачи и на самой цепи. Все расходные материалы для установки должны быть качественные.

Система комбинированного впрыска

Новый движок на холостых оборотах и при езде работает в двух разных режимах. Это позволяет снижать выброс CO2 и экономить топливо. На холостых оборотах агрегат работает по циклу Аткинсона, суть которого заключается в меньшей степени сжатия и меньшей подаче топлива. Как только на мотор подается привод, то он переключается на нормальный режим работы.

В нормальном режиме автомобиль работает с повышенной степенью сжатия, почти такой же, как у спортивных агрегатов. Похожая технология есть у Mazda и называется Skyactive. Но если высокотехнологичный движок Mazda рассчитан на 98-й бензин, то тойотовский заточен под 92-й.

Это самый популярный двигатель модели Camry, и большинство Камри идут именно с ним.

Основные характеристики мотора приведены в таблице ниже.

Обзор неисправностей и способы их ремонта

Двигатель сам по себе надежный, поэтому проблемы у автовладельцев возникают редко с ним. Но опытные механики отмечают, что часто водители приезжают на СТО с жалобами на стук мотора. Это стучит муфта фазовращателей, когда движок заводится при низкой температуре.

Обычно производят замену детали, но стук все равно остается. По сути эта проблема является конструктивной недоработкой инженеров компании.

Бывают проблемы с течью антифриза

Потому что ресурс насоса составляет 70 тысяч километров, но владельцы не обращают внимание на небольшие потеки и продолжают ездить. В итоге через некоторое время течь становится больше

Опытными механиками устанавливается новая оригинальная деталь.

Часто двигатель теряет компрессию. Но подобные неисправности возникают только при большом пробеге мотора 1ARFE. Цепь ГРМ служит 150 000 тысяч километров. После пробега в эту цифру рекомендуется заменить ее. Опытные механики советуют сделать это раньше – на сто тысячах.

Что означает ошибка p0012

Часто у автовладельцев перечисленных машин с двигателем 1ARFE на экране панели приборов высвечивается ошибка «Check Engine», а при раскодировании ошибок в сервис-центре высвечивается «P0012». Она предупреждает владельца о том, что возникли проблемы с положением распределительного вала.

P0012 подсказывает водителю, что распредвал впускного клапана работает с запаздыванием. Подобные проблемы могут появляться, если:

• клинит электромагнитный клапан управления маслом;
• повредился фазорегулятор;
• уменьшился поток масла к поршню и регулятору фаз.

Водитель замечает увеличение расхода топлива и нестабильную работу движка. Увеличивается объем выбрасываемых вредных газов после отработки горючей смеси в атмосферу через выхлопную трубу.

Ремонт при ошибке p0012

Опытный механик после определения этой ошибки меняет масло и масляный фильтр. Это обязательная процедура для профилактического обслуживания после 40 000 километров пробега.

Если масло недавно менялось и с фильтрующим устройством все в порядке, но ошибка «P0012» все равно появилась, то механик смотрит на работу электромагнитного клапана. Меняет разъем на нем, либо заменяет устройство полностью.

Дополнительно проверяет цепь ГРМ и полностью газораспределительный механизм. Если есть необходимость, то заменяет неисправные элементы в нем.

Характеристики двигателя Тойота 2.4 2AZ

В двигателях серии AZ используются облегченные поршни

Силовая установка 2AZ-FE/FSE/FXE объемом 2,4 л, точный объем мотора составляет — 2362 куб. см., с классом экологичности евро 5. Годы его выпуска отсчитываются с 2000 года по настоящее время.

Рядный четырехцилиндровый двигатель Тойота 2AZ-FE, имеющий по 4 клапана на один цилиндр, сконструирован для поперечного расположения в моторном отсеке. Блок цилиндров с открытой рубашкой охлаждения – алюминиевый (легкосплавный). Размер диаметра цилиндра составляет 88.5 мм. В нем используются тонкостенные гильзы – чугунные, с неровной наружной поверхностью, для обеспечения теплоотвода и надежной посадки в блок цилиндров. В двигателе применяются легкосплавные поршни с длиной хода в 96 мм. Общая масса мотора составляет 138 килограмм.

Картер — он же верхняя часть масленного поддона серии AZ

Степень сжатия зависит от модификации двигателя, и находится в диапазоне от 9.6 до 12.5. Заводская мощность двигателя, также зависит от модификации и может составлять — от 149 до 170 лошадиных сил. Еще одним зависящим от модели двигателя показателем является крутящий момент – от 187 до 224 Нм.

В двигателе Тойота 2AZ-FE используется инжекторная, с распределенным впрыском топлива, система питания. Марка используемого топлива – 95 бензин. Расход топлива зависит от модели автомобиля, на котором установлен двигатель 2AZ. Более подробно ниже.

Рабочая температура двигателя Тойота 2.4 2AZ-FE находится в районе 95 градусов Цельсия. Для ее поддержания используется система охлаждения, состоящая из помпы, радиатора, механического термостата, отопительной печки и расширительного бочка.

Конструкция головки блока серии AZ.

Еще один важный момент — сколько масла в двигателе? В модификации 2AZ-FE — 4.3 литра, а в 2AZ-FXE — 3.8 литра. Допускаемое потребление составляет до 1000 грамм масла на тысячу километров. Регламентируемая периодичность замены моторного масла устанавливается по прохождению 10000 км. При этом рекомендуется осуществлять замену масла через каждые 5000 км пробега. Используется моторное масло 5W-30 и 10W-30 для двигателей Тойота 2AZ-FE.

Расход топлива

Расход топлива для моторов модификации 2AZ имеет различные показатели в зависимости от автомобиля, на который он установлен, может отличаться на 1.5 — 2 литра на 100 км.

Например, потребление бензина для Камри XV40 2.4 литра, с 5-и ступенчатой автоматической коробкой, составляет:

• 13.6 л. в городе;
• 7.8 на трассе;
• 9.9 смешанный цикл.

На какие Тойоты устанавливался 2AZ

В Тойота Камри мотор 2AZ объемом 2.4 литра устанавливался с 2002 по 2011 год. Помимо этого агрегат использовался в других моделях Toyota:

Тойота Солара XV30 рестайлинг

• Matrix S (с 2009 по 2011 г);
• Corolla XRS (с 2009 по 2010 г);
• Camry Solara (с 2002 по 2008 г);
• RAV4 (с 2004 по 2007 г);
• Highlander, Kluger, Harrier (с 2001 по 2007 г);
• Scion tC (с 2005 по 2010 г);
• Scion xB (с 2008 по 2012 г);
• Toyota MarkX Zio (с 2007 по 2013 г).

Тойота Матрикс

Слабые места и недостатки двигателя 1АZ-FЕ

Заводом изготовителем точный ресурс двигателя 1АZ-FЕ не указан. Но пробег в 300 тыс. км при должном обслуживании проблем с двигателем не вызовет. При высокой надежности возникают неприятности, абсолютно беспроблемным данный агрегат не назовешь.

Картер — он же верхняя часть масленного поддона 1AZ

Неисправности появляются после большего пробега, когда детали и механизмы подвергаются износу.

Поломки и устранение:

Сорвана резьба крепления ГБЦ. Внешне проявляется в подтеках антифриза на задней стенке. Данный конструктивный просчет может привести к перегреву, сбою геометрии, блок можно выбрасывать. Проблема решается улучшением резьбы существующего блока цилиндров или установкой нового блока улучшенной модификацией. Проблема слабой резьбы крепления головки блока цилиндров была устранена Тойотой в 2007 году.

Масленый насос расположен в картере и приводится в движение дополнительной цепью.

• Повышенная вибрация мотора на холостых оборотах лечится чисткой дросселя, клапана холостого хода, форсунок, системы ЕGR (есть только у 1АZ на японском рынке), заменой опорных подушек.
• Когда появляется нагар в агрегате, ощущается дерганая работа двигателя 1АZ, связанная с загрязненной дроссельной заслонкой или впускным коллектором. Если их чистка не принесла результата, то причина в муфте VVT-і или в лямбда-зонде.
• В Японии силовой агрегат оборудовался системой ЕGR, как следствие образование нагара и плавание оборотов, а за ним потеря тяги, общей задержкой работы машины, увеличение расход топлива. Исправить этот минус можно заглушив клапан.
• В геометрии происходит сбой при перегреве ДВС, что приводит к замене на контрактный мотор.
• Использование бензина ниже АИ-95 приводит к неисправности топливного насоса, форсунок.

Масленый насос расположен в картере и приводится в движение дополнительной цепью.

Моторы Рав 4 3 поколения

Toyota RAV4 3 поколение (2-й рестайлинг)

Toyota Rav 4 3 поколения комплектовались бензиновыми двигателями 2.0 двух модификаций: 3ZR-FE и 1AZ-FE. Ещё кроссовер агрегировали бензиновым 2.4 2AZ.

Двигатель Рав 4 2.0 1AZ

Двухлитровый мотор Тойота Рав 4 серии 1AZ-FE устанавливался в период с декабря 2008 по апрель 2010 года. Параметры Rav4 2.0 1AZ c четырехступенчатой АКПП и полным приводом:

• мощность – 152;
• максимальный крутящий момент – 194;
• объем – 1998;
• степень сжатия – 9,8;
• разгон с ноля до ста – 12;
• предел скорости – 175;
• впрыск топлива – распределённый DOHC, VVT-i;
• привод газораспределительного механизма – цепной;
• расход в городском, загородном и смешанном цикле – 11,6; 7,4; 9,0;
• ресурс при хорошем обслуживании более 300 тыс. км.

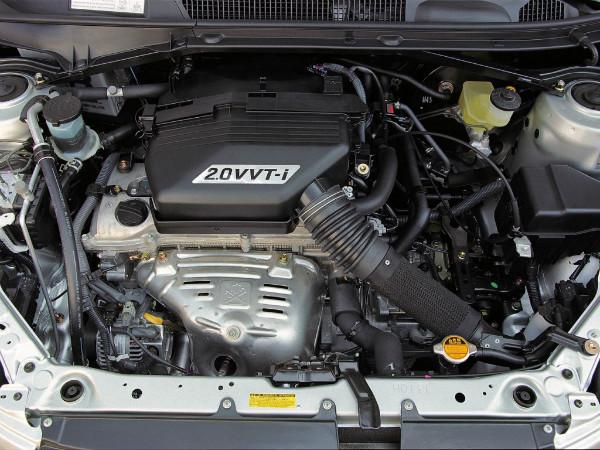

2.0 1AZ-FE под капотом Рав 4

Но случаются и характерные поломки:

• срыв крепежных болтов головки блока цилиндров (на пробегах далеко за 300 тыс. км);
• растягивание приводной цепи ГРМ;
• увеличенный расход масла;
• неполадки в системе прямого впрыска.

Мотор 2.4 2AZ

Toyota Rav 4 3 поколения в комплектации 2.4 AT Престиж Long оснащался силовым агрегатом 2AZ-FE в сочетании с четырехступенчатой АКПП. Четырехрядный ДВС имеет следующие характеристики:

• мощность – 170;
• максимальный крутящий момент – 224;
• объем – 2362;
• степень сжатия – 9,8;
• разгон с ноля до ста – 10,6;
• предел скорости – 180;
• параметры – распределённый DOHC, VVT-i, в приводе ГРМ используется цепь;
• расход в городском, загородном и смешанном цикле – 12,6; 7,9; 9,6.

Заводом изготовителем допускается «жор» масла до 1 литра на 1000 км. Среди минусов ДВС 2.4 2AZ выделяются:

• срыв крепежных болтов ГБЦ (на очень больших пробегах);
• повышенное потребление масла;
• короткий срок службы цепи ГРМ;
• подверженность перегреванию при долгосрочном нахождении в пробках или движении на низкой скорости;
• незначительные, но неприятные проблемы – течь помпы, выход из строя обгонной муфты генератора, поломка пластмассовых шестерен балансировочных муфт, разрушение крепежных подушек генератора,

Технические характеристики двигателя 2AR FE

Впервые появился 2AR FE в Северной Америке. Его можно было увидеть установленным на транспортные средства класса Е. Существовало всего две модификации этого силового агрегата.

• 2AR FXE – этот мотор ставили на гибридные машины. Они работали по циклу Аткинсона. Единственное, что его отличало от своего собрата, так это дефорсированность;
• 2AR FSE. Это мотор имел продольное расположение под капотом. А система питания движка была двух типов: непосредственный впрыск и впрыск в коллектор.

Параметр	Значение
Объем двигателя 2AR	2494
Мощь в лошадках	184
Крутящий момент	233 Нм
Горючее	АИ95 или АИ 92
Расход топлива л на 100 км	11,2
Тип мотора 2AR FE	Рядный
Количество цилиндров	4
Система впрыска	Распределенная
Степень сжатия	10,4
Количество клапанов в 1 цилиндре	4
Старт-Стоп	По желанию автовладельца
Жизненный ресурс	300 тысяч км и более

Двигатель 2AR FE экономит до 11 процентов горючего по сравнению с другими силовыми агрегатами. А общий вес его составляет 147 килограмм вместе с маслом и бензином, заправленными в него.

Похожая статья Характеристики и проблемы 646 двигателя Мерседес

БЦ выполнен полностью из алюминиевого сплава, как головка блока цилиндров. В стенки вплавлены чугунные гильзы.

Надежность и ремонтопригодность

Как и все двигатели Тойота, 2AR FXE имеет репутацию долговечного и надежного агрегата. Его отличает высокая экономичность, вот уже 9 лет он устанавливается на различные автомобили. Недостатки традиционны для двигателей этой марки:

• чувствительность качеству ГСМ;
• стук муфт VVT-i на непрогретом двигателе, лечится заменой;
• течь помпы;
• в отдельных случаях отмечают повышенный расход масла на высоких оборотах;
• относительно короткий межсервисный интервал.

Разборка 2AR-FXE

Несмотря на наличие чугунных гильз, блок цилиндров считается одноразовым. Фирменные центры рекомендуют замену двигателя. Но ресурс этого двигателя высок. Отмечались случаи пробега до 700 тыс. км без капитального ремонта.

Для Японии

рестайлинг, 3 поколение, 12.2017 — н.в., Минивэн

Комплектация	Период выпуска	Цена	Марка двигателя	Марка кузова
2.5 л, 152 л.с., Бензин, Вариатор, Полный (4WD), гибрид
Hybrid 2.5 Executive Lounge 4WD	01.2020 — н.в.	7599000 йен	2AR-FXE	6AA-AYH30W
Hybrid 2.5 Executive Lounge S 4WD	01.2020 — н.в.	7752000 йен	2AR-FXE	6AA-AYH30W
Hybrid 2.5 G F Package 4WD	01.2020 — н.в.	5507000 йен	2AR-FXE	6AA-AYH30W
Hybrid 2.5 G 4WD	01.2020 — н.в.	5344000 йен	2AR-FXE	6AA-AYH30W
Hybrid 2.5 X 4WD (7 Seater)	01.2020 — н.в.	4590000 йен	2AR-FXE	6AA-AYH30W
Hybrid 2.5 X 4WD (8 Seater)	01.2020 — н.в.	4547000 йен	2AR-FXE	6AA-AYH30W
Hybrid 2.5 SR C Package 4WD	01.2020 — н.в.	5654000 йен	2AR-FXE	6AA-AYH30W
Hybrid 2.5 SR 4WD	01.2020 — н.в.	5491000 йен	2AR-FXE	6AA-AYH30W
Hybrid 2.5 SR side seat lift-up & tilt 4WD	01.2020 — н.в.	5320000 йен	2AR-FXE	6AA-AYH30W
Hybrid 2.5 X side seat lift-up & tilt 4WD	01.2020 — н.в.	4587000 йен	2AR-FXE	6AA-AYH30W
Hybrid 2.5 S 4WD	01.2020 — н.в.	4799000 йен	2AR-FXE	6AA-AYH30W
Hybrid 2.5 S Type Gold 4WD	05.2020 — н.в.	5040000 йен	2AR-FXE	6AA-AYH30W
2.5 л, 182 л.с., Бензин, Вариатор, Передний (FF)
2.5 G	01.2020 — н.в.	4539000 йен	2AR-FE	3BA-AGH30W
2.5 G side seat lift-up & tilt	01.2020 — н.в.	4421000 йен	2AR-FE	3BA-AGH30W
2.5 X	01.2020 — н.в.	3520000 йен	2AR-FE	3BA-AGH30W
2.5 X side seat lift-up & tilt	01.2020 — н.в.	3635000 йен	2AR-FE	3BA-AGH30W
2.5 S C Package	01.2020 — н.в.	4664000 йен	2AR-FE	3BA-AGH30W
2.5 S (7 Seater)	01.2020 — н.в.	3908000 йен	2AR-FE	3BA-AGH30W
2.5 S (8 Seater)	01.2020 — н.в.	3864000 йен	2AR-FE	3BA-AGH30W
2.5 S side seat lift-up & tilt	01.2020 — н.в.	3884000 йен	2AR-FE	3BA-AGH30W
2.5 S Type Gold	05.2020 — н.в.	4240000 йен	2AR-FE	3BA-AGH30W
2.5 л, 182 л.с., Бензин, Вариатор, Полный (4WD)
2.5 G 4WD	01.2020 — н.в.	4793000 йен	2AR-FE	3BA-AGH35W
2.5 G side seat lift-up & tilt 4WD	01.2020 — н.в.	4649000 йен	2AR-FE	3BA-AGH35W
2.5 X 4WD	01.2020 — н.в.	3774000 йен	2AR-FE	3BA-AGH35W
2.5 X side seat lift-up & tilt 4WD	01.2020 — н.в.	3863000 йен	2AR-FE	3BA-AGH35W
2.5 S C Package 4WD	01.2020 — н.в.	4918000 йен	2AR-FE	3BA-AGH35W
2.5 S 4WD (7 Seater)	01.2020 — н.в.	4163000 йен	2AR-FE	3BA-AGH35W
2.5 S 4WD (8 Seater)	01.2020 — н.в.	4119000 йен	2AR-FE	3BA-AGH35W
2.5 S side seat lift-up & tilt 4WD	01.2020 — н.в.	4113000 йен	2AR-FE	3BA-AGH35W
2.5 S Type Gold 4WD	05.2020 — н.в.	4495000 йен	2AR-FE	3BA-AGH35W
3.5 л, 301 л.с., Бензин, АКПП, Передний (FF)
3.5 Executive Lounge	01.2020 — н.в.	7269000 йен	2GR-FKS	3BA-GGH30W
3.5 Executive Lounge S	01.2020 — н.в.	7421000 йен	2GR-FKS	3BA-GGH30W
3.5 SC	01.2020 — н.в.	5260000 йен	2GR-FKS	3BA-GGH30W
3.5 GF	01.2020 — н.в.	5185000 йен	2GR-FKS	3BA-GGH30W
3.5 GF side seat lift-up & tilt	01.2020 — н.в.	4883000 йен	2GR-FKS	3BA-GGH30W
3.5 л, 301 л.с., Бензин, АКПП, Полный (4WD)
3.5 Executive Lounge 4WD	01.2020 — н.в.	7466000 йен	2GR-FKS	3BA-GGH35W
3.5 Executive Lounge S 4WD	01.2020 — н.в.	7618000 йен	2GR-FKS	3BA-GGH35W
3.5 GF 4WD	01.2020 — н.в.	5383000 йен	2GR-FKS	3BA-GGH35W
3.5 SC 4WD	01.2020 — н.в.	5457000 йен	2GR-FKS	3BA-GGH35W
3.5 GF side seat lift-up & tilt 4WD	01.2020 — н.в.	5115000 йен	2GR-FKS	3BA-GGH35W

Куда устанавливался двигатель?

Список моделей, которые агрегат приводит в движение, не так велик. Это следующие модели:

• Camry (в двух модификациях);
• Scion TC.

Вероятно, в будущем линейка автомобилей, в которых устанавливается двигатель 2AR-FE, расшириться, ведь агрегат показывает себя только с лучшей стороны.

String(10) «error stat»

Крупнейший автоконцерн Японии – Toyota, всегда производил высококачественную и «ходовую» на рынке продукцию. Одна из сильнейших сторон деятельности компании представлена созданием моторов. С момента своего открытия и по сей день японцы делают качественные ДВС, которые отличаются высоким качеством, экономичностью и экологичностью. Недаром двигатели Toyota постоянно имели высокий ценз в автомобильной индустрии и использовались в производстве многих автомобилей. Об одном из детищ японцев поговорим сегодня. Если быть точней, то речь пойдет о довольно-таки интересном двигателе «2AR-FE» и его вариациях. Хотите узнать историю данных моторов, их характеристики и слабые места? Тогда обязательно дочитайте представленный материал до конца.
