Ваз 11186 двигатель, гнёт ли клапана на 8 клапанной гранте

Характеристики мотора 11186

Проекту «народного автомобиля» по бюджетной стоимости для рядового пользователя LowCost серьезно помешал экономический кризис. Для комплектации Lada Granta Стандарт технические характеристики существующего ДВС 11183 были достаточными.

Однако для комплектаций Норма и Люкс был необходим более мощный ДВС, поэтому руководство АвтоВАЗ, не имея достаточного финансирования на проект нового мотора, вышло из положения следующим образом:

• базой для ДВС 11186 стала существующая версия 21114;
• для снижения себестоимости поршни американского производителя Federal Mogul были заменены отечественной продукцией подходящего типоразмера;
• изготовителем была изменена маркировка движков, но больше конструкционных изменений не вносилось.

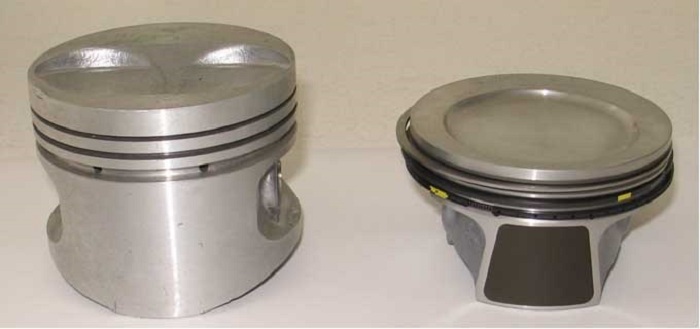

Поршень 11186 меньше, чем 11183

В отличие от 11183 поршень мотора 11186 при обрыве ремня ГРМ гнет клапана, однако эксплуатационные характеристики улучшены:

Изготовитель	АвтоВАЗ
Марка ДВС	11186
Годы производства	2011 – …
Объем	1598 см3 (1,6 л)
Мощность	64,2 кВт (87 л. с.)
Момент крутящий	140 Нм (на 3800 об/мин)
Вес	140 кг
Степень сжатия	10,5
Питание	инжектор
Тип мотора	рядный
Впрыск	электронный многоточечный
Зажигание	электронный блок
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	пластиковый ресивер, дроссельная заслонка электронного типа
Выпускной коллектор	объединен с катализатором
Распредвал	от 11183
Материал блока цилиндров	чугун
Диаметр цилиндра	82
Поршни	облегченные
Коленвал	высокопрочный чугун, масляные каналы
Количество подшипников коренных	5
Ход поршня	75,6 мм
Горючее	АИ-95
Нормативы экологии	Евро-4
Расход топлива	трасса – 5,7 л/100 км смешанный цикл 7,3 л/100 км город – 8,5 л/100 км
Расход масла	максимум 1 л/1000 км
Моторное масло для 11186	5W-30 и 10W-30
Объем масла моторного	3,5 л
Температура рабочая	95°
Ресурс мотора	заявленный 150000 км реальный 300000 км
Регулировка клапанов	шайбы между кулачками распредвала и толкателями
Система охлаждения	принудительная, антифриз/тосол
Количество ОЖ	7,8 л
Помпа	крыльчатка из полимера
Свечи на 11186	BPR6ES, А17ДВРМ
Зазор между электродами свечи	1,1 мм
Ремень ГРМ	163 зуба, шаг 8 мм, ширина ремня 26,7 мм
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	номер по каталогу 90915-10001 замена 90915-10003, с обратным клапаном
Маховик	от 2110, стальной венец, надетый на чугунное тело
Болты крепления маховика	коробка МТ – М10х1,25 мм, длина 26 мм, проточка 11 мм коробка АТ – М10х1,25 мм, длина 26 мм без проточки
Маслосъемные колпачки	код 90913-02090 впускные светлые код 90913-02088 выпускные темные
Компрессия	13 бар
Обороты ХХ	650 – 750 мин-1
Усилие затягивания резьбовых соединений	свеча – 18 Нм маховик – 62 – 87 Нм болт сцепления – 19 Нм крышка подшипника – 68 Нм (коренной) и 53 (шатунный) головка цилиндров – три стадии 29 Нм, 49 Нм и 90°

Поскольку гидрокомпенсаторов зазора клапанов мотор не имеет, для пользователя практически не актуально, какое масло выбрать по производителю ГСМ. Подходят и отечественные, и зарубежные фирмы, например, ZIK, Лукойл, Mobil, Роснефть. С другой стороны, актуальна информация, какое масло лить в двигатель по вязкости:

• для регионов РФ производитель рекомендует всесезонные масла 10W40, 5W40 и 15W30;
• допускается синтетическая и полусинтетическая смазка;
• минеральное масло лучше не применять.

Для снижения температурных нагрузок на клапаны схема двигателя предусматривает форсунки, впрыскивающие масло на их поверхность. В отличие от самодельных каналов форсунки срабатывают только при увеличении давления, то есть во время нагрева смазки от интенсивных нагрузок. Масло не попадает в картер, не вызывает в двигателе повышенного износа прокладок.

Периодичность ТО и стоимость

Регламентированная периодичность ТО составляет 15 000 км пробега или 1 год, в зависимости от того, что наступит раньше. Календарный период обслуживания установлен исходя из критериев сохранения смазывающих свойств моторного масла с учетом возможного его окисления. Фильтрующий элемент системы подачи воздуха меняется каждые 30 000 км, также как и свечи зажигания.

Первую регулировку клапанов выполняют после обкатки двигателя при прохождении ТО-0, далее на 15 000 км при ТО-1 и затем с 30 000 км интервалом. На ТО-5 (75 000 км) меняется датчик кислорода, а ремень привода генератора меняется при пробеге 90 000 км.

Средняя стоимость ТО с учетом проверки остальных систем автомобиля без стоимости расходных материалов не превышает 5 000 рублей.

Риск особенно велик если…

Стоит не смотреть за машиной, как она сама заставит вас присмотреться к ней с большим и затратным ремонтом. На АвтоВАЗе советуют чаще менять ремень ГРМ, наблюдать за состоянием роликов, натяжителей и т.д., т.е. периодически проводить техническое обслуживание . Хоть завод и дает гарантию на 120 000 км на ремень, испытывать это — большой риск. Лучше следить за ним почаще, и менять заблаговременно, пока не придется потратится на капитальный ремонт двигателя.

Осенью 2015 года семейство легковых «Лад» пополнила топовая модель – автомобиль Веста, выпускаемый в кузове «седан». Задавая вопрос «гнёт ли клапана на Лада Веста», нужно ясно представлять себе, о каком двигателе идёт речь: об 1,6-литровом российском или ниссановском, а может, о последней разработке ВАЗ с названием «21179».

Здесь рассмотрены варианты, имеющие отношение к автомобилям, выпускаемым сейчас либо к тем, которые начнут выпускать в ближайшем будущем. Также для Весты был разработан 8-клапанный мотор – он точно не гнёт клапаны и точно не будет устанавливаться на топовые седаны в 2016-м году.

Подробнее о двигателях, которыми оснащена линейка Лада Веста в материале: !

ДВС ВАЗ-21129, 106 «сил» (клапана гнёт)

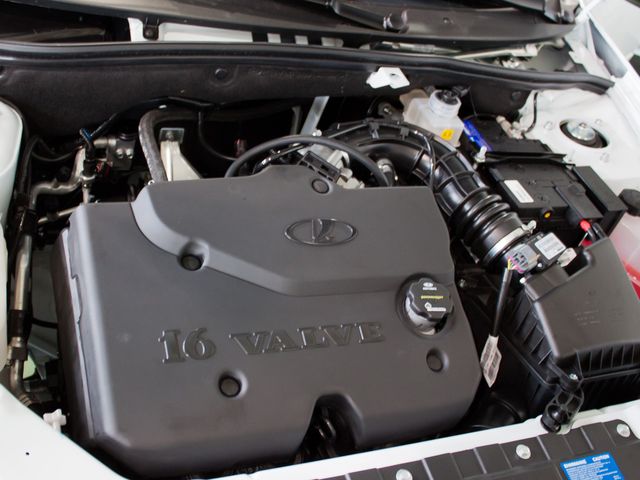

Под капотом 106-сильной Лада Веста

Немного истории. Мотор 21129 является доработанным вариантом другого двигателя, а именно, 21127. Последний из них при обрыве ремня ГРМ успешно гнул свои клапаны, хотя на поршнях были сделаны проточки (рис. 1). Смысл в том, что глубина проточек не являлась достаточной: при выполнении некоторых условий клапан «встречался» с поршнем со всеми вытекающими последствиями.

С переходом к новому поколению ДВС, то есть к 21129, конструкция поршней была доработана. Но внешняя форма изменилась не сильно, и хотя выемки остались, их глубина по-прежнему является недостаточной.

По идее, проблема с загибом клапанов характерна для всех двигателей ВАЗ, оснащённых 4-мя клапанами на цилиндр. Каждый новый 16-клапанник её «наследует». Исключением считается один раритет – ДВС ВАЗ-2112, объём которого равен 1,6 л.
Там выемки сделаны на совесть (рис. 2).

122-сильный мотор «21179» (клапана гнёт)

По своей конструкции ДВС ВАЗ-21179 не сильно отличается от предшественников. Рабочий объём был увеличен до 1774 мл, что достигнуто за счёт изменения длины хода поршня: было 75,6 мм, стало 84,0 мм.

Элементы шатунно-поршневой группы

Сам поршень теперь подогнан к цилиндру лучше, чем в двигателях 21127 и 21129. Расстояние от поршневого пальца до днища поршней увеличилось на 1,3 мм – до 26,7 мм.
Но более глубокие выточки в днище так и не появились. Механизм ГРМ по-прежнему приводит в действие ремень, а при его обрыве возможность погнуть клапаны никто не отменял.

Привод ГРМ на двигателях 21179 снабжён не одним, а двумя натяжными роликами. Что сделано затем, чтобы конструкция была менее восприимчивой к растяжению ремня ГРМ.

Здесь сказано: количество натяжных роликов – два

Один из автоматов натяжения может заклинить, но тогда его функцию возьмёт на себя второй ролик-автомат.

Поршни, которые не гнут клапана

Комплекты поршней для некоторых «старых» 16-клапанников выпускают сторонние компании. Эти детали снабжаются глубокими выточками. Смысл в том, чтобы поршень не доставал до тарелок и не мог погнуть клапаны.

Тюнинговый поршень для ДВС 21126-21127

Элементы ШПГ разных двигателей (21127, 21129, 21179) обладают совместимостью. Но устанавливать поршни от «старых двигателей» в мотор Весты не нужно:

• В ДВС 21129 после такого «тюнинга» повысятся потери на трение;
• Если поршни от 26-го или 27-го мотора установить в ДВС 21179, сразу изменится рабочий объём.

«29-й», а также и «79-й» двигатель Лада Веста гнёт клапана только с «вазовскими» поршнями. Но установив «тюнинговую» деталь, не ждите повышения мощности. А ещё, применяя нестандартные элементы, можно сильно понизить ресурс (лишиться гарантии, получить непредвиденные последствия).

Двигатель Nissan HR16DE (не гнёт, тут цепь)

Данный двигатель планируется к установке на кузовы: , и купе! Его название – HR16DE, а рабочий объём равен 1,6 л. Посмотрим на то, как выглядит днище поршня.

Двигатель HR16DE в разборе

Никаких «глубоких выемок» здесь не предусмотрено

Теперь обратим внимание на то, как устроен механизм привода ГРМ

Ничего, кроме шестерней и цепей

Ремня с зубцами здесь нет – его заменяет цепь. Трудно представить себе две следующих ситуации:

• Цепь могла перескочить через зубцы одной или нескольких шестерёнок;
• Один из элементов был повреждён так сильно, что наличие повреждений привело к разрыву.

Гнёт ли клапана Лада Веста с ниссановским ДВС? Ответ «нет» был бы неправильным – разрыв цепи не исключается. Но в реальности столкнуться с такой ситуацией будет почти нельзя. Рассмотрим, почему.

Ремонт узлов силового агрегата

Как показывает практика, ничто не вечно, так само и узлы Вазовских силовых агрегатов. В этой части статьи, рассмотрим, основные неисправности, а также способы устранения и ремонта.

Ремень ГРМ или как не погнуть клапана

Наверное, самый интересующий вопрос большинства автомобилистов — гнёт ли клапана на моторах ВАЗ? Что касается двигателя ВАЗ 11189, то с уверенностью можно сказать, что клапана гнёт при обрыве ремня ГРМ. Конечно, гнуться клапаны могут и по другим причинам, но наиболее распространённой положено считать обрыв ремня газораспределительного механизма.

Ещё один вопрос, которые задают в автосервисах и на форумах автолюбители относительно ГРМ — как предотвратить загиб клапанов? Все очень просто — менять ремень ГРМ и ролики согласно техническим рекомендациям завода изготовителя. Так, в мануалах по обслуживанию двигателя 11189 рекомендованный период замены ремня составляет — 45-50 тыс. км пробега.

Что будет, если загибает клапана? Все очень просто — после загибания клапанного механизма выходят со строя такие важные элементы как направляющая втулка клапана, седло клапана, маслосъёмные колпачки. Впоследствии, может случиться так, что данная проблема отразиться на поршневом механизме. Одним словом, если гнёт клапана, то стоит надеяться на лучшее, а ожидать худшего — то есть капитального ремонта.

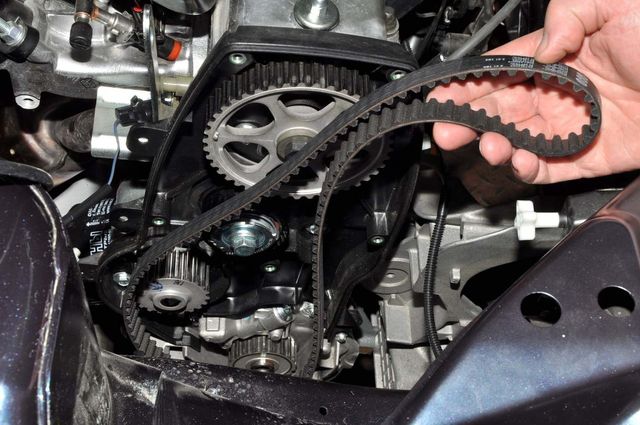

Как проводится замена ремня ГРМ и роликов:

1. Сначала, необходимо демонтировать защитный кожух.
2. Затем, фиксируем распределительный вал, но перед этим необходимо выставить метки ГРМ.
3. Откручиваем натяжной ролик, чтобы освободить ремень.
4. Далее, демонтируем непосредственно сам ремень.
5. Меняем натяжной ролик.
6. Устанавливаем обратно ремень ГРМ.

Неисправность водяного насоса

Водяной насос или помпа обеспечивает циркуляцию охлаждающей жидкости в системе двигателя. Это сделано для охлаждения и чтобы мотор не сгорел. Выход такого узла со строя означает, что дальнейшая эксплуатация силового агрегата невозможна, поскольку возникнет перегрев и первое, чего коснётся — это головка блока цилиндров. Чтобы избежать такого, следует регулярно диагностировать деталь и проводить вовремя замену.

В замене помпы нет ничего сложного. Процедура аналогична смене ремня газораспределительного механизма. После демонтажа ремня следует открутить болты крепления водяного насоса и заменить его. При этом следует отметить, что охлаждающую жидкость необходимо слить с системы и после замены долить до нужного уровня.

Диагностика ЭБУ

Одной из самых частых процедур, которые проводят автомобилисты — диагностика неисправностей электронного блока управления двигателем. Эту процедуру, зачастую, выполняют в автосервисе, поскольку не у каждого водителя имеется специальный портативный диагностический ПК.

FakeHeader

Comments 68

а вроде проверить легко можно, ремень скинуть да покрутить, но это не точно

Двигатель 11183, 8 клапанов, при обрыве ремня ГРМ — клапана НЕ загнуло! =)Проездил 60.000 км (3,5 года). 60% ездил межгород по трассе, 40% по городу. Ремень ни разу не подтягивал, т.к. натяжение было нормальным. На ремне 111 зубьев, а не 113 если у вас такой же двигатель… Так что будьте внимательны, когда говорите продавцу — мне нужен ремень грм для гранты. )))Думал менять сразу с ремнём — помпу, ролик натяжения и ремень генератора, но решил оставить старые. Интересно сколько еще проходят… =)

А если Двигатель 1118.8ми кл.гнет?

на гранту с облегченной поршневой не бывает поршней с выеками?

просто у знакомого так же типа лунок. загнет?

не полтарашка, а 1.6не гнёт

Загнуло клапана на 87 сильном моторе Гранаты, ремень не порвало, но зубья послетали с ремня

На всех Грантах и Калинах-2 клапаны гнет! Даже 8-ми клапанные.

«Одним из самых трудоемких процессов оказался подбор поршня. Поначалу хотели оставить мотор «безвтычным» (при обрыве ремня ГРМ клапаны не загибаются), поэтому первые поршни были с лунками на днище. Но от этой идеи отказались: из-за повышенной термонагруженности в утонённых местах появлялись микротрещины, что сказывалось на ресурсе. Так как у восьмиклапанного мотора часть камеры сгорания расположена в поршне (только так можно обеспечить нормальный процесс горения), подбирали размер так называемой мульды (нем. Mulde – ложбина, корыто) – углубления в днище. «

Пфф сам себе противоречишь! На моей гранте не загнуло клапана. Двигатель 11183, 8 клапанов. Двигатели на гранте ставят разные…

А откуда полторашный двигатель

все 1,6 тока головки разные

а на гранте спорт как дела обстоят кто в курсе?

у меня приора в комплектации стандарт с движком 21116 недавно ремень порвался и я вам скажу эти движки клапана гнутОсобенности двигателя.

Двигатель ВАЗ 21116 разработан на базе модели 21114(11183). Сборка небольших партий осуществляется с июня 2011 г. Серийный выпуск мотора намечен на октябрь 2011 г. Двигатель планируется устанавливать на ЛАДА Гранта (Lada Granta) в комплектации «Норма». Новый мотор рассматривается как замена моделей 21114(11183).

На двигателе ЛАДА Гранта — ВАЗ 21116, установлен блок цилиндров высотой — 197,1 мм. Для финишной обработки поверхности цилиндров блока, применяется платохонингование( как на блоке 21126). Для более интенсивного охлаждения поршней в блоке предусмотренны масляные форсунки.

Коленчатый вал мод. 11183 имеет радиус кривошипа 37,8 мм. Изменение привода ГРМ потребовало применения новой дистанционной шайбы на колен.вале(21116 -1005317), для правильного положения шкивов.

На двигателе ЛАДА Гранта ВАЗ 21116 применена шатунно-поршневая группа от Federal Mogul – 21116 -1004010. Оригинальный поршень мод. 21116, шатун модели 11194(используется в комплекте ШПГ 21126), поршневые кольца с высотой — 1,2/1,5/2 мм. В итоге, получено значительное снижение массы шатунно-поршневой группы, что повлияло на улучшение основных технических показателей — увеличение мощности, снижение вибрации и шума, уменьшение удельного расхода топлива.

Новая 8-и клапанная головка цилиндров имеет индекс – «11186». На головке присутствуют дополнительные места крепления для нового механизма натяжения ремня ГРМ. Имеются отличия по площадке и в креплении приемной трубы. Гидротолкатели клапанов не предусмотрены.

Прокладка головки блока новая 21116-1003020-00, металлическая двухслойная (аналогичная мод. 21126), толщиной 0,43мм.

Для привода ГРМ применяется ремень 21116-1006040-00 производства «Gates», шириной 22 мм и ресурсом 200 тыс. км.(по данным производителя). Использование нового ремня потребовало введения в конструкцию двигателя новых деталей:

автоматический натяжитель зубчатого ремня – 21116-1006238-00;

шкив зубчатый коленчатого вала – 21116-1005030-00;

шкив зубчатый распределительного вала – 21116-1006020-00.

Мотор оснащен новым модулем впуска 21116-1008600, с новым кронштейном крепления. На выпуске установлена новая приемная труба глушителя с нейтрализатором 21116-120300815. Двигатель соответствует экологическим требованиям Евро 3.

В системе зажигания двигателя ВАЗ 21116 не используются индивидуальные катушки и в целом она соответствует системе двигателя ВАЗ 21114.

Двигатель ВАЗ 21116 установленный на ЛАДА Гранта (Lada Granta) позволяет получить следующие характеристики для автомобиля:

— расход топлива при городском цикле: 8,5 л. на 100 км.;

— расход топлива на трассе: 5,7 л. на 100 км.;

Параметры и технические характеристики лада гранта. лада гранта ваз 219010. лада гранта модель 219010

Существует большой выбор возможных комплектаций ВАЗ Гранта, в которых без труда можно найти оптимальную для себя. Бюджетная стоимость, высокий клиренс Лада Гранта, позволяющий легко преодолевать бездорожье, доступность обслуживания, вместительный салон, огромный багажник — это главные достоинства автомобиля.

Четырехдверный седан.

Пятидверный лифтбек в трех комплектациях:

• «стандарт»;
• «норма»;
• «люкс».

Технические характеристики Гранты в зависимости от комплектации будут различаться.

Почему рвется ремень

Клапана гнёт при обрыве привода ГРМ, поэтому важно следить за его состоянием. На 11186 АвтоВАЗ устанавливает ремни Gates арт

5670XS с автоматическим натяжителем арт.Т43228. Ресурс расходника по данным изготовителя равен ресурсу движка — 200 000 км. В реальности ремень ходит около 50 000 км. Мастера рекомендуют проверять деталь во время каждого ТО, через 15 000 км.

Кроме качества ремня, важно, как он натянут. В модели двигателя 11186 при появлении люфтов или заклинивания насоса или натяжного ролика у ремня срезает зубцы, и поршнями гнёт клапана

Зубцы срезает мгновенно, поэтому избежать поломки редко удаётся.

Качество запчастей

Компания Gates сотрудничает с АвтоВАЗ с 2003 года. Продукция компании недешёвая. Комплект приводного ремня ГРМ и натяжного ролика обойдётся не менее 3000 р. Стоит ли экономить и покупать дешёвый китайский аналог, если существует опасность, что при обрыве привода двигатель гнёт клапана?

Однако, даже при желании купить оригинальный продукт, можно нарваться на подделку. Под именем Gates встречаются фальсификаты из дешевого материала по сомнительной цене. Покупать запчасти нужно у официальных дистрибьюторов. Адреса можно найти на сайте компании.

Оригинальный приводной ремень ГРМ произведён из гидрированного термостойкого каучука с высокой стойкостью к различным химическим веществам. Деталь имеет округлённый зубчатый профиль. Зубцов 113 шириной 17 мм. Длина — 1,076 м.

Износ ремня определяют по качеству материала, наличию трещин и расслоений. Поверхность детали должна быть эластичной, не слишком твёрдой. Не допустимо растягивание или сдвиг ремня относительно требуемого положения, иначе он слетит, и произойдёт ситуация, при которой гнёт клапана.

Неправильная установка ремня

На Гранте с двигателем 11186 загибает клапана при любом повреждении привода ГРМ. Поскольку малейшее ослабление ремня становится причиной среза зубьев, устанавливать привод нужно строго по схеме, используя специальный ключ.

Если посмотреть на натяжение привода, то с правой стороны от распредвала к коленвалу получается длинное плечо в свободном состоянии. Усилие составляет от 15 до 20 Нм. Далее ремень охватывает звезду коленвала. Поднимается к водяной помпе, огибая шестерню слева. Переходит к ролику натяжения справа и возвращается на распредвал.

Главные причины

Автовладельцам Лады Приора 21126 интересно знать причины, по которым гнет клапана на их машине. Автомеханики утверждают, что на всех современных моделях данного автомобиля в результате обрыва ремня ГРМ, гнет двигатель клапана. Первые моторы для переднего привода ВАЗ 2110, в отличие от аналогичных агрегатов для заднего привода, имели объем в 1,5 л. Несколько позже появились аналогичные конструкции с объемом 1,6 л. с 8-ю клапанами и одним распредвалом. Некоторые автолюбители не знают, гнет ли клапана на таких двигателях. Данный процесс не происходит из-за не встречи первых элементов с поршнями в мертвой точке. После эволюции появились новые 16-клапанные агрегаты с двумя распредвалами. Это позволило увеличить мощность с 76 л.с. до 92 л.с., при этом объем двигателя не изменился.

Специалисты утверждают, что подобные агрегаты также ненадежны, так как при обрыве ремня ГРМ, даже в мертвой точке встречаются клапана и поршни, в итоге двигатель гнет вторые элементы на Приоре. Стоит подобный ремонт дорого. Кроме замены клапана, иногда приходится менять и поршни.

Конструкторы АвтоВАЗа, доработав 16-клапанный мотор, впервые его установили на новые ВАЗ 2112. Двигатель получил аббревиатуру 124. Отличительные черты нового агрегата от прежних аналогов заключаются в наличии обновленной поршневой группы. Они получили «проточки» или так называемые «выемки», с помощью которых создается надежная защита от обрыва ремня ГРМ. ВАЗ 2112 с данным мотором считается надежным и мощным автротранспортом.

Особенности конструкции

По умолчанию двигатель 11186 сохраняет все особенности конструкции оригинала 21114, из которого и произошел:

• объем 1,6 л;
• высота блока на 2,3 мм больше, чем у 2110;
• коленвал с увеличенным радиусом кривошипа на те же 2,3 мм (ход поршня 75,6 мм, соответственно);
• ШПГ, маховик и венец от 2110.

Конструкция мотора 11186

Помимо этого, особенностью для двигателя 11186 является загиб клапанов о поршни при обрыве ременной передачи ГРМ:

• юбка поршня здесь уменьшена для облегчения;
• изготовить глубокую лунку для клапана внутри поршня невозможно физически.

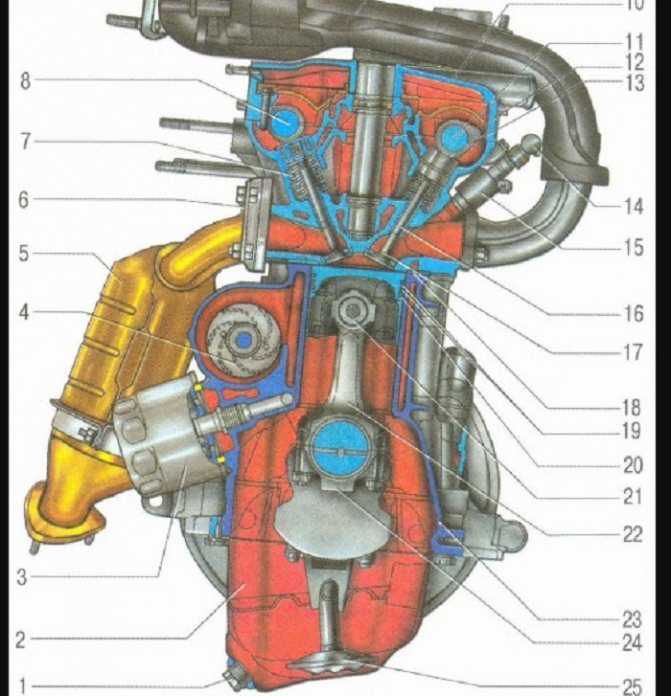

Схема узлов ДВС 11186

Содержит мануал производителя описание узлов и параметров ДВС, которые чаще всего сравнивают с характеристиками мотора 11183, имеющего наиболее схожую маркировку. Основными отличиями этих силовых приводов одного и того же производителя являются:

• крутящий момент на 15 Нм больше;
• мощность 87 л. с. вместо 82 л. с.;
• мотор 11186 выпускается с 2011 года, а его предшественник 11183 с 2004 года;
• вместо серийных поршней от 2110 массой 350 г используется облегченная версия 21116 весом 240 г;
• длина шатуна увеличена с 121 мм до 133,32 мм;
• юбка поршня имеет графитовое покрытие, в зоне первого кольца произведено анодирование металла;
• камера сгорания 30 см3 вместо 26 см3;
• степень сжатия увеличена с 9,6 до 10,5;
• прокладка ГБЦ цельнометаллическая, ее толщина уменьшена с 1,2 мм до 0,43 мм;
• головка блока цилиндров выше на 1,2 мм для компенсации увеличившейся камеры сгорания;
• диаметр болтов уменьшен с М12 до М10 для снижения деформаций цилиндров при затяжке;
• проточные каналы в ГБЦ увеличены в диаметре, установлены форсунки для охлаждения головок поршней;
• рабочая фаска под клапанами сохраняется дольше за счет упрочнения алюминиевого сплава по специальной технологии;
• поскольку лунки в поршнях недостаточно для безопасности клапанов, используется высокопрочный ремень ГРМ производителя Гейтс;
• клиновой ремень распредвала получил автоматический натяжитель, ранее в моторах ВАЗ не использовавшийся;
• поршневая система защищена снаружи от перегрева рубашкой охлаждения, интегрированной в блок цилиндров;
• длина каналов ресивера увеличена, характеристики ДВС близки к 16 клапанному мотору;
• катколлектор имеет приплюснутый блок, что позволило развести протоки и избавиться от потерь мощности и завихрений;
• генератор монтируется на кронштейне, поэтому его приводной ремень не бывает перетянутым, как у 11183, служит дольше;
• салонный теплообменник и расширительный бачок включены в термостат параллельно, погрешность срабатывания снизилась до 2 градусов вместо 5 градусов.

Вентиляция картера

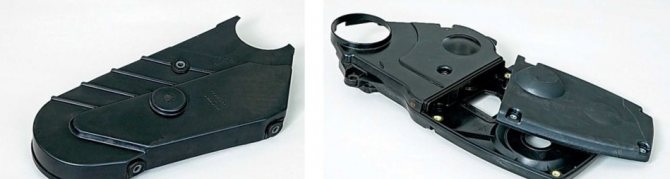

Крышка ремня ГРМ 11186 справа улученной конструкции

Справа катколлектор 11186 с рациональной схемой выхлопаМодифицированный узел крепления генератора

Термостат новой конструкции

По данным завода АвтоВАЗ у ДВС 11186 обеспечивается потенциал 120 л.с. (без снижения ресурса) либо 180 л. с. (ресурс будет снижен за счет интенсивного износа поршневой). Производителем рекомендовано производить тюнинг исключительно за счет доработок узлов и механизмов без применения турбин.
